研磨级滚珠丝杠和转造轧制级滚珠丝杠区别

时间:   来源: 本站   浏览量: 120 次

研磨级与轧制转造级滚珠丝杠区别
轧制转造级滚珠丝杠在生产不同于研磨级使用研磨方式,而是使用滚牙方式来生产丝杠。相较于传统导丝杠,轧制级滚珠丝杠不仅在使用上具有低摩擦、运转顺畅的有点,同时供货迅速且价格实惠。
上银使用最先进的滚牙技术生产轧制级丝杠,而从材料选用CF53材质、滚牙的过程、热处理、加工及组装等过程,都经过严格而品质管理,以确保产品最佳品质。
一般讲,轧制级滚珠丝杠除了在导程误差定义及几何公差与研磨级滚珠丝杠有所不同外,一样可使用相同的预压方式来消除轴向间隙。轧制级滚珠丝杠的螺帽型式及尺寸科参考研磨级螺帽资料选购。
研磨级滚珠丝杠
研磨级丝杠采用50CrMo4材质,热处理方式为渗碳或感应热处理,硬度可达HRC58-62,硬度也比轧制级略高,热处理方式同转造级丝杠一样。精度相比轧制级高、顺畅性、预压效果有着更好的效果。研磨级滚珠丝杠则是使用超精密研磨机床磨制而成。精度可以达到最高等级C0级,国内称P0级,研磨精度分7个等级(C6-0.023)、(C5-0.018)、(C4-0.012)、(C3-0.008)、(C2-0.006)、(C1-0.005)、(C0-0.0035)这些精度误差是以丝杠上任取300mm有效行程。
但交期较长,客户一般都是在提前2-4个月提前定货。生产过程较长,从台湾到大陆内通常都是走海运,所以货期相对于较长。

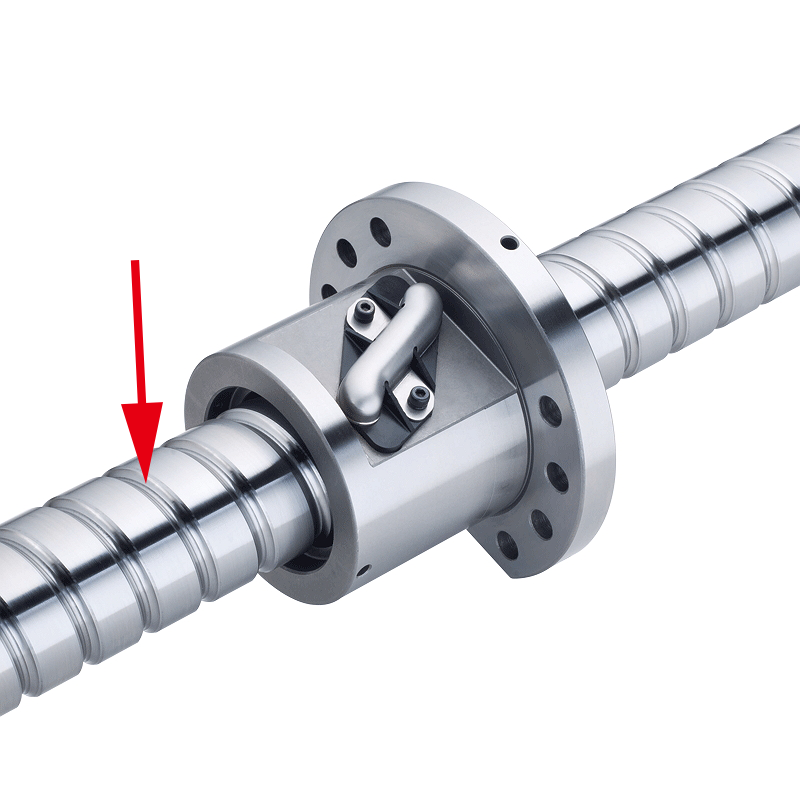

丝杠外观较容易辨认,但其精度还需要检测验证。轧制级丝杠螺牙一般都是2-4牙口,并且表面也比较光亮,表面外圆螺牙上有条沟槽,如图1 所示
研磨级滚珠丝杠牙口比轧制少,螺牙在1-2牙口,外观看起来比较成型,外圆螺牙上没了像轧制级沟槽反而沟槽在螺纹中,取到一个润滑导油效果。如图2 所示:
