关于HIWIN上银滚珠丝杆精度级别及如何测量精度

时间:   来源: 格阳机电   浏览量: 197 次

不太了解滚珠丝杆精度吗?这期简单介绍HIWIN上银滚珠丝杆细长比精度等级区分。

滚珠丝杆一般都是分为两种级别(精密研磨级)、(冷轧轧制级)

简单地讲精度等级为:0、1、2、3、4、5、6、7、10共9级,

地区不同精度表示也不同;比如,亚洲地区厂家通常以C0、C1.....C10来表示精度级别,欧洲以及西方地区以:T0、T1......T10表示精密级别。

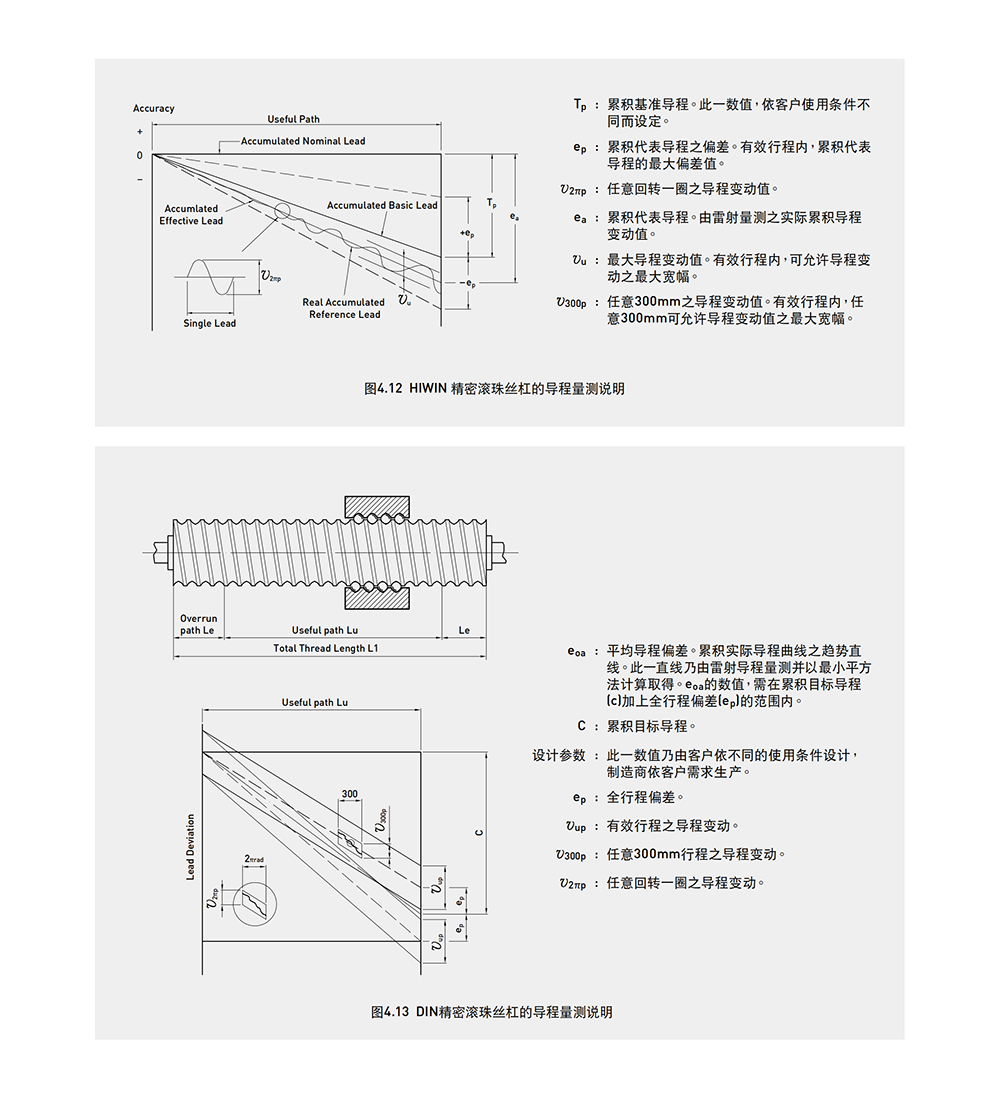

精度参数表示主要是2个
1.任意取有效螺纹300mm的最大幅度导程误差容许值。

2.一般则是用滚丝杆螺纹长度内任取300mm的累积导程误差。

HIWIN上银在型号精度则是以任取300mm有效螺纹最大幅度导程误差表示精度;如下列型号,这样使用户更为方便理解精度。
1R40-10B2-FSW-800-1000-0.0035

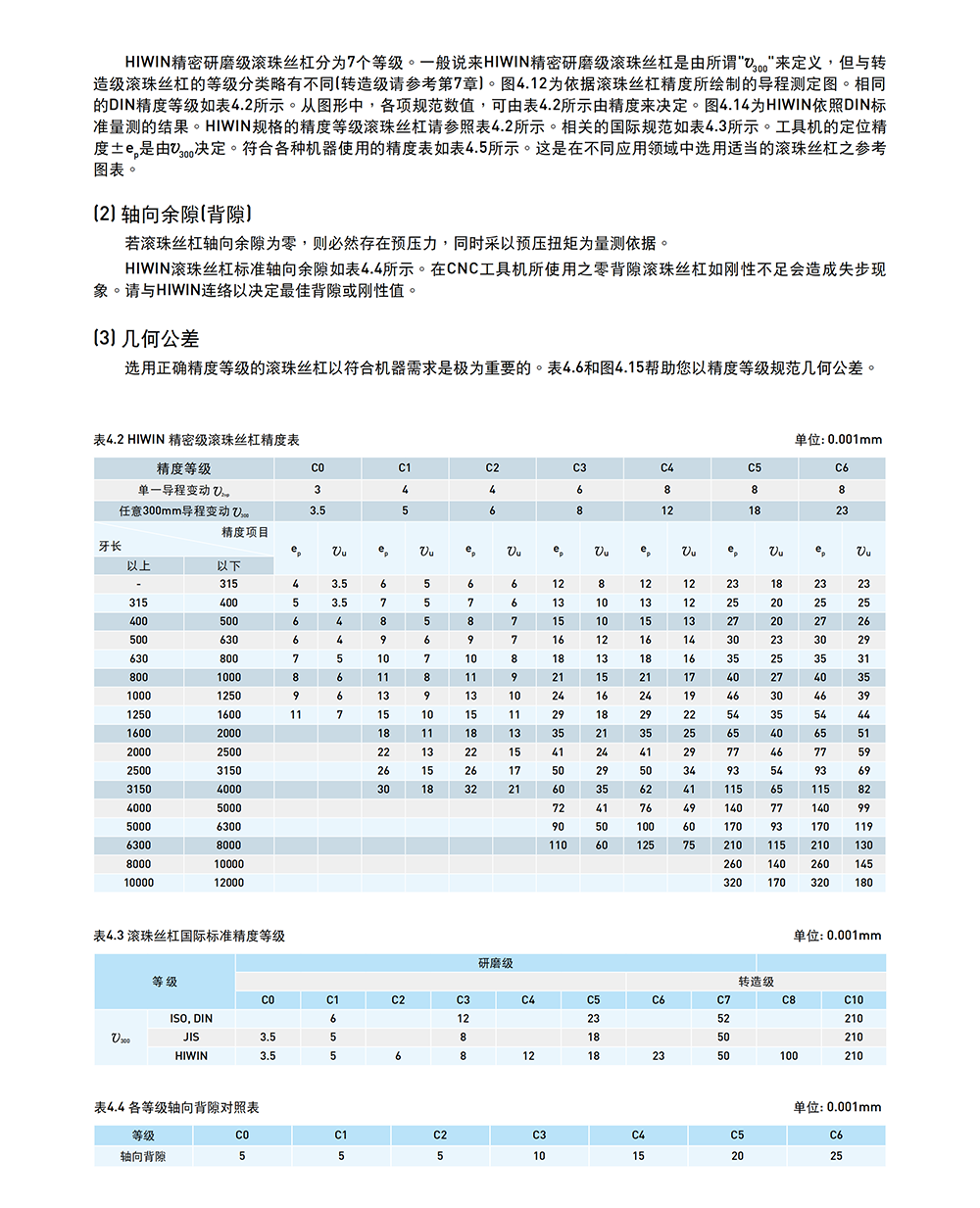

滚珠丝杆以任取有效行程300mm变动误差核定为,C0-0.0035、C1-0.005、C2-0.006、C3-0.008、C4-0.012、C5-0.018、C6-0.023、C7-0.05、C10-0.21.

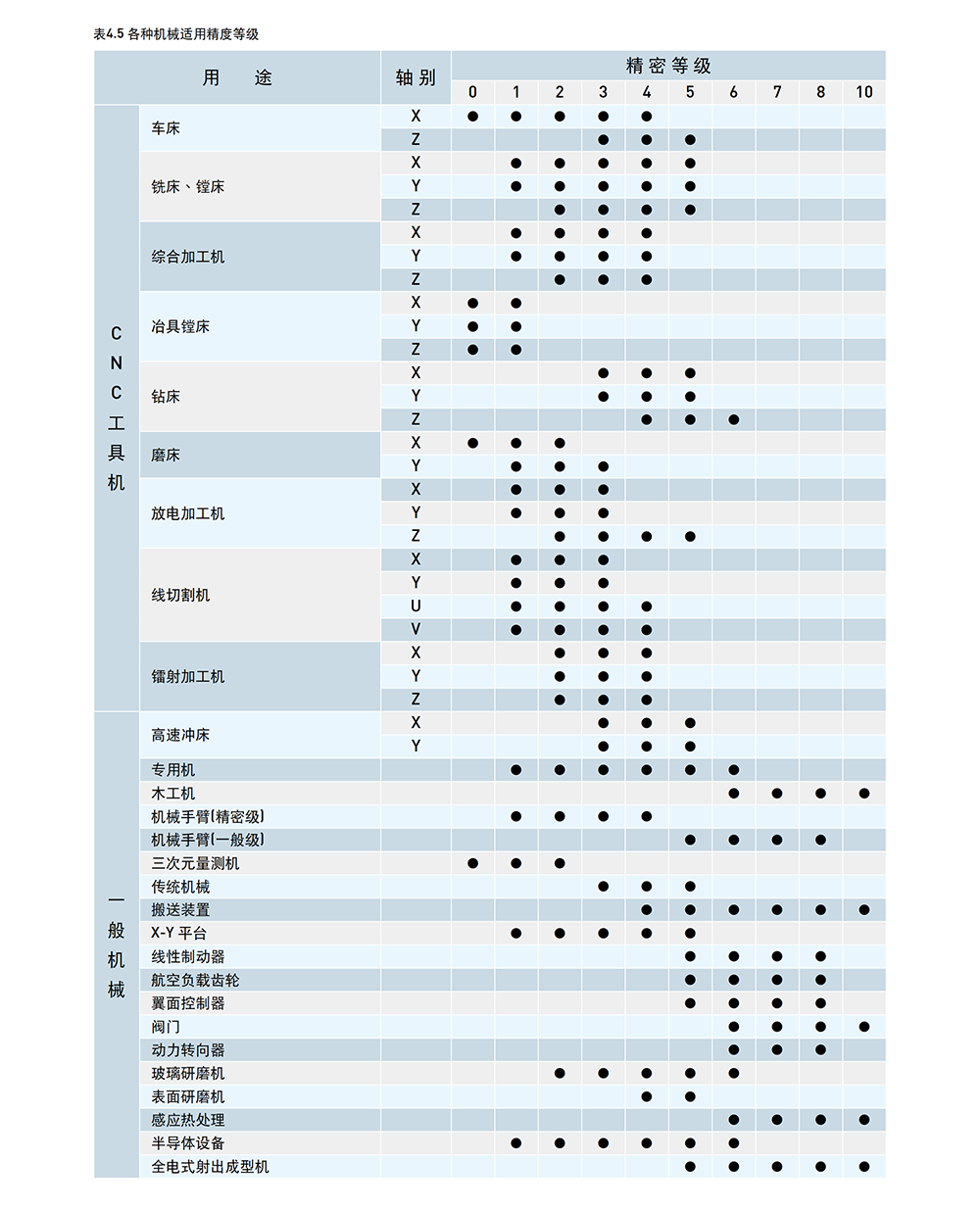

通常自动机械设备以采用C7、C10级,价格与要求恰好达到经济需求,研磨级(C5、C3级精度)均是用于数控设备;各式机床等,C3-C0精度则是用于军工、航空制造设备、精密投影等超高精密设备。
但是重要一点,HIWIN上银滚珠丝杆大陆内大部分都是C7-0.05级市场占用比较广;而C5-0.018虽然也有货,但不是常规型号都会有现货,一般都是碰运气,C3-0.008比C5更加稀缺;即使有都是为标准品(标准品-出厂时已是成套)要么短、要么长,比所需型号长则需改制,但是价格它是不会有所变化,这点就让很多维修机的用户不太能接受,往往只能勉为其难订购或者更换品牌相同尺寸。即使想从台订货也不是不可能,主要能等得起(这里并不是贬低HIWIN上银)期货一般都是在2-5月之间。10套一下,台厂一般不愿接手,除非后期很牛的企业;如果是维修用,不用想了;经销商帮您找到替换型号,能换则换。这里就不多说了,说多也不好。.
