上银静音式直线导轨设计特点及用途

时间:   来源: 本站   浏览量: 137 次

上银静音式直线导轨分四种款式,这四种款式精密设计,并具有独特的优势和应用性;以下详细介绍静音式直线导轨

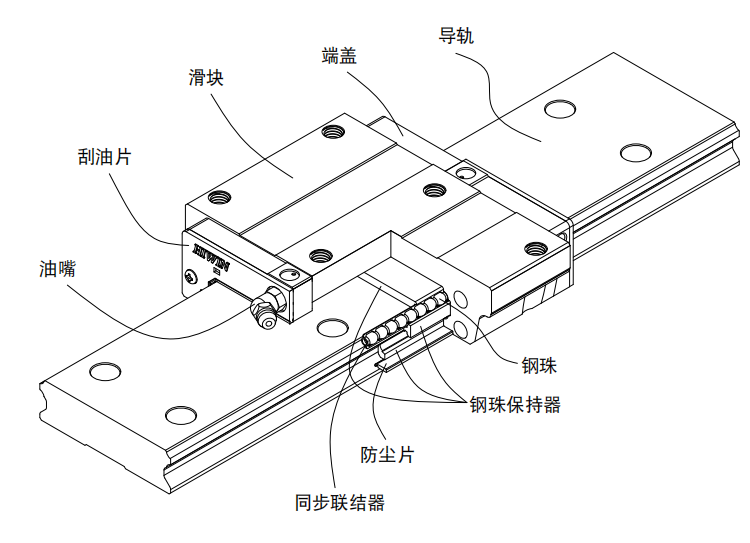

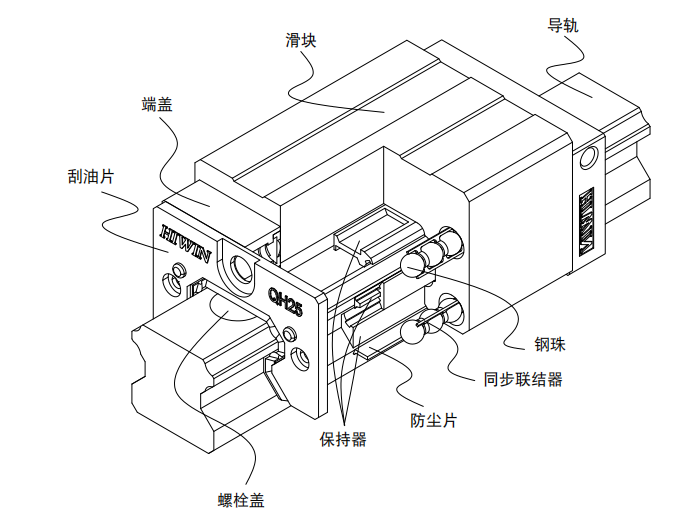

QH系型——静音式高组装重负荷型线性导轨

      依旧基于四列式单圆弧牙型接触设计,为提升竞争优势,而积极研发高性能直线导轨,采用SynchMotion™技术的QH系列线性导轨搭载具储油功能的专利同步聊结器,可有效降低运转时噪音、提升运转平顺性、寿命和润滑效率。静音式直线导轨具有更广泛的产业应用性,更适用于高速、宁静低发压需求的高科技产业。

 (1)低噪音设计

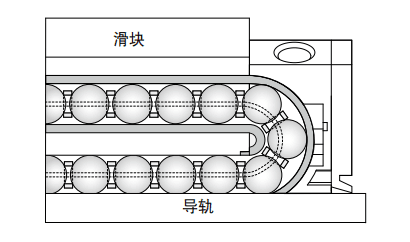

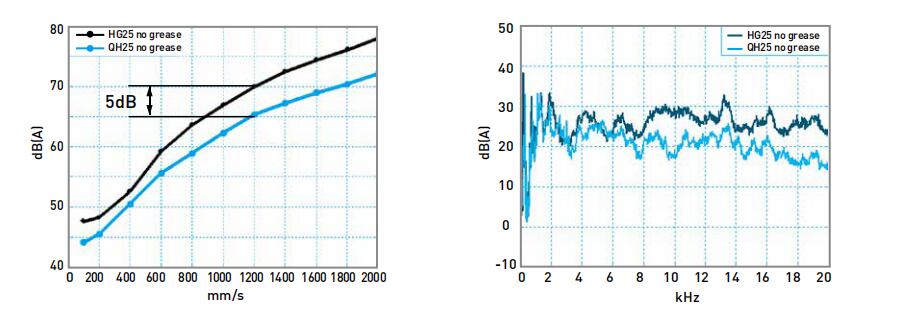

利用同步联结器可使滚珠均匀等间隔的排列,滚珠与滚珠间的相互撞击金属声消失,尖锐的高频声音强度有效降低,总和的声音强度与旧有系列比较在各个速度域有效降低约5分贝
 (2)自润设计无须添油

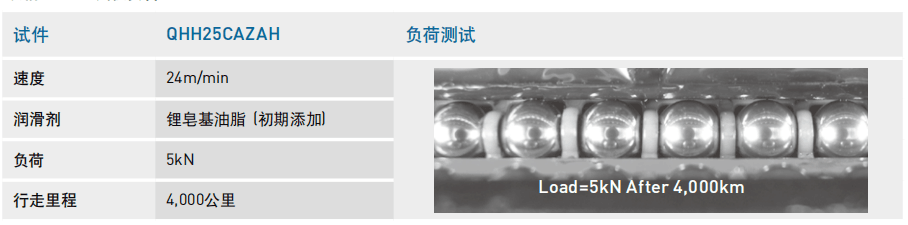

专利的同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将润滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少由表格图的测试资料显示,在出厂前添加高性能的锂皂基油脂,在0.2倍的动额定负荷下,可持续使用超过4000公里的寿命里程而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂,在一般极轻负载使用下无需进行维护,即可确保其寿命年限。

(3)提升运动平顺度

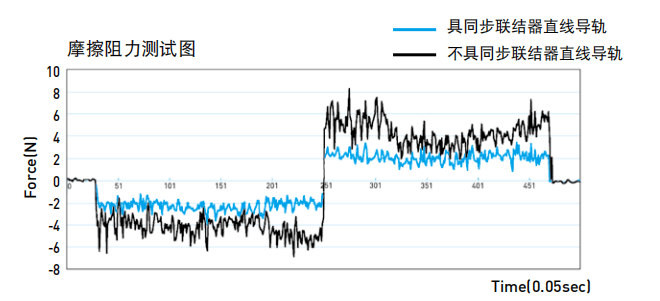

传统不具同步联结之直线导轨开始运行时负荷侧的钢珠会先运动,再推挤方向回转部与无负荷侧内的钢珠造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈,而采用 Synchmotion™技术的QH系列直线导轨由于具有同步联结器,将同一循环内的所有钢珠串联在一起,所以当滑块开始运动时,所有钢珠几乎同时启动且钢珠间井无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少
 (4)高速设计

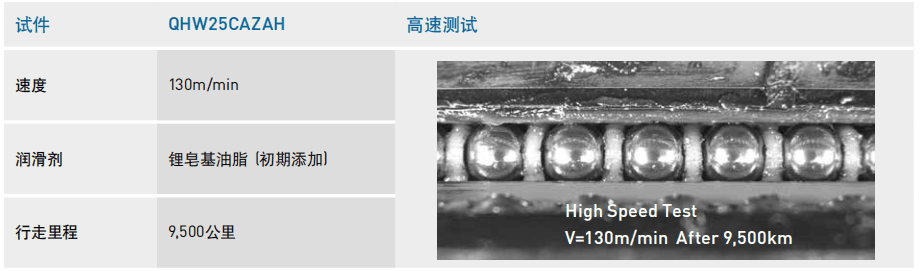

同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失,专利设计使得滚珠与同步联结器之间为环形线接触,进而有效降低摩擦阻力,使得 SynchMotion™静音式直线导轨具有卓越的高速性能

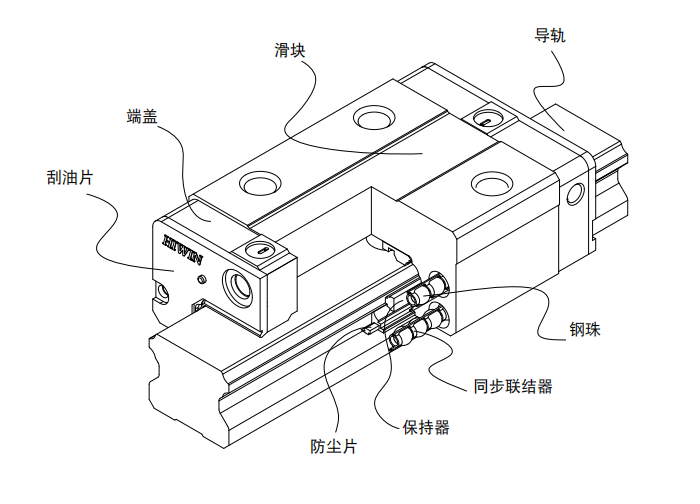

QE系型——静音式低组装中负荷型线性导轨

     QE系型依旧保留QH系型设计,不同之处是降低了组合高度和缩短滑块长度,非常适合高速自动化产业机械和空间要求的小型设备使用。

QW系型——静音式宽幅型微小型线性导轨

      由于增加了滑轨宽度以及降低组合高度,可有限的安装空间内实现超高扭转阻抗能力,因此可采用单轴的方式使用。

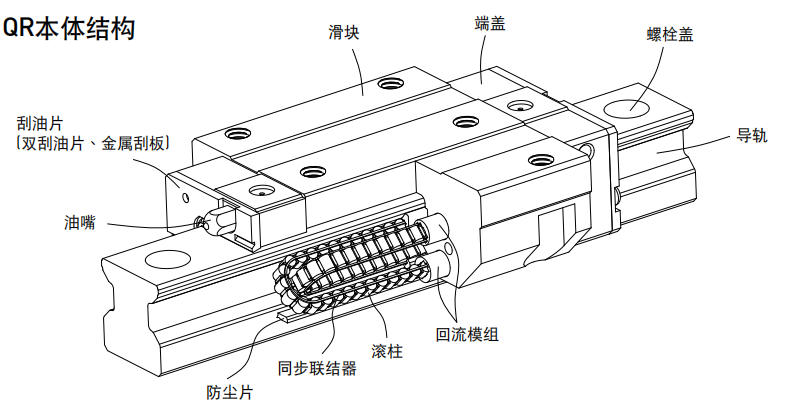

QR系型——静音式滚柱型线性导轨

      具备滚柱型直线导轨的四方向高刚性与重负荷能力。
