EG系列-低组装型线性滑轨

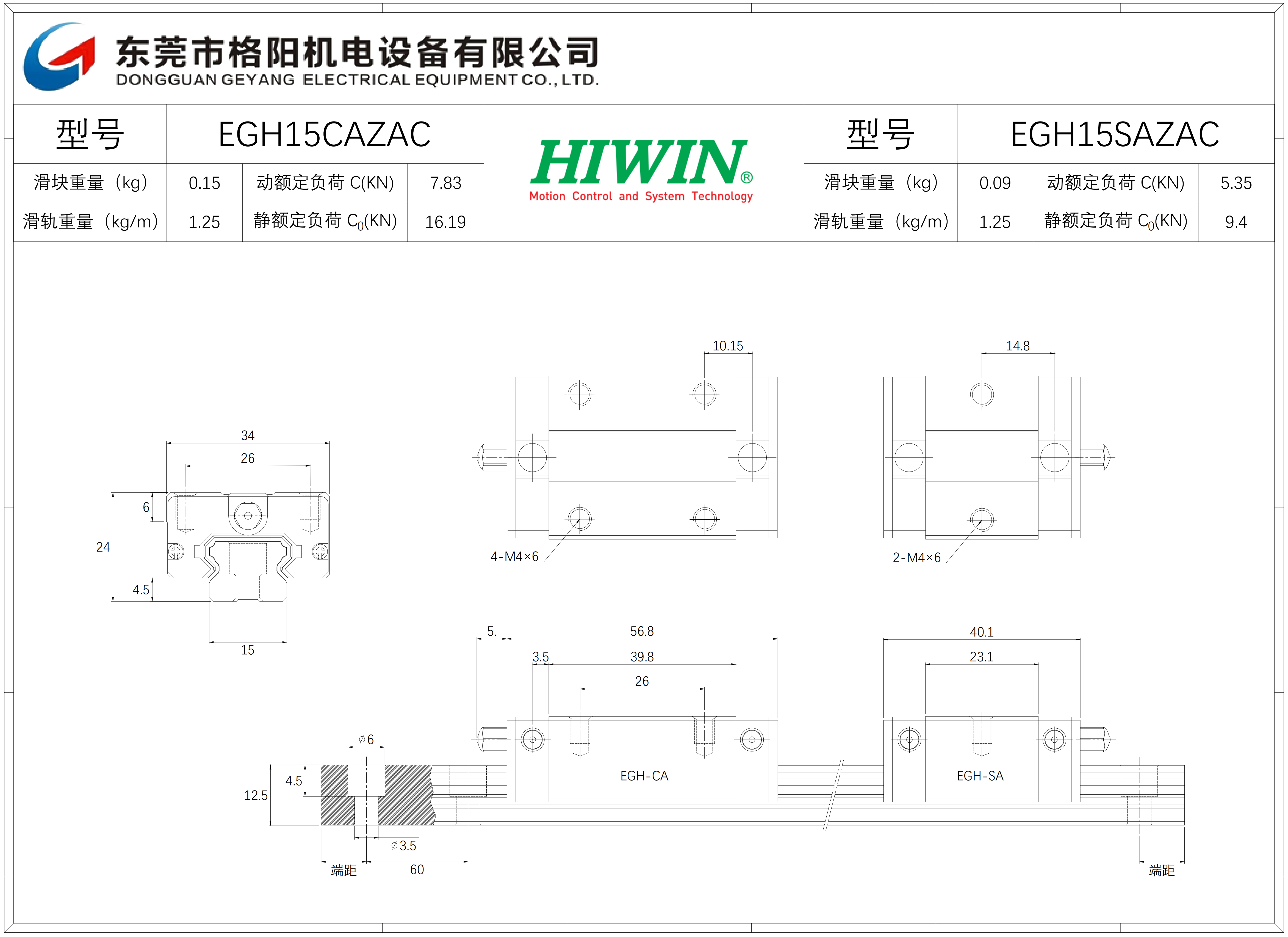

台湾HIWIN上银低组装型直线导轨EGH15SA

  • 产品品牌:上银HIWIN
  • 产品型号:EGH15SA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:309 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

产品介绍/参数

优势特点:台湾上银导轨以下优点:1定位精度高,2损耗少能长时间维持精度,3适用于高速运动且大幅降低机台所需驱动马力,4可同时承受上下左右方向的负荷,5组装容易并具备互换性,6润滑构成简单

上银直线导轨:EG系列-低组装式滚珠直线导轨

1.EG系列直线导轨特点

 EG系列使用四列铜珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求:加上降低组合高度及缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。

2.EG本体结构



3.产品规格说明

  EG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于HIWIN互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

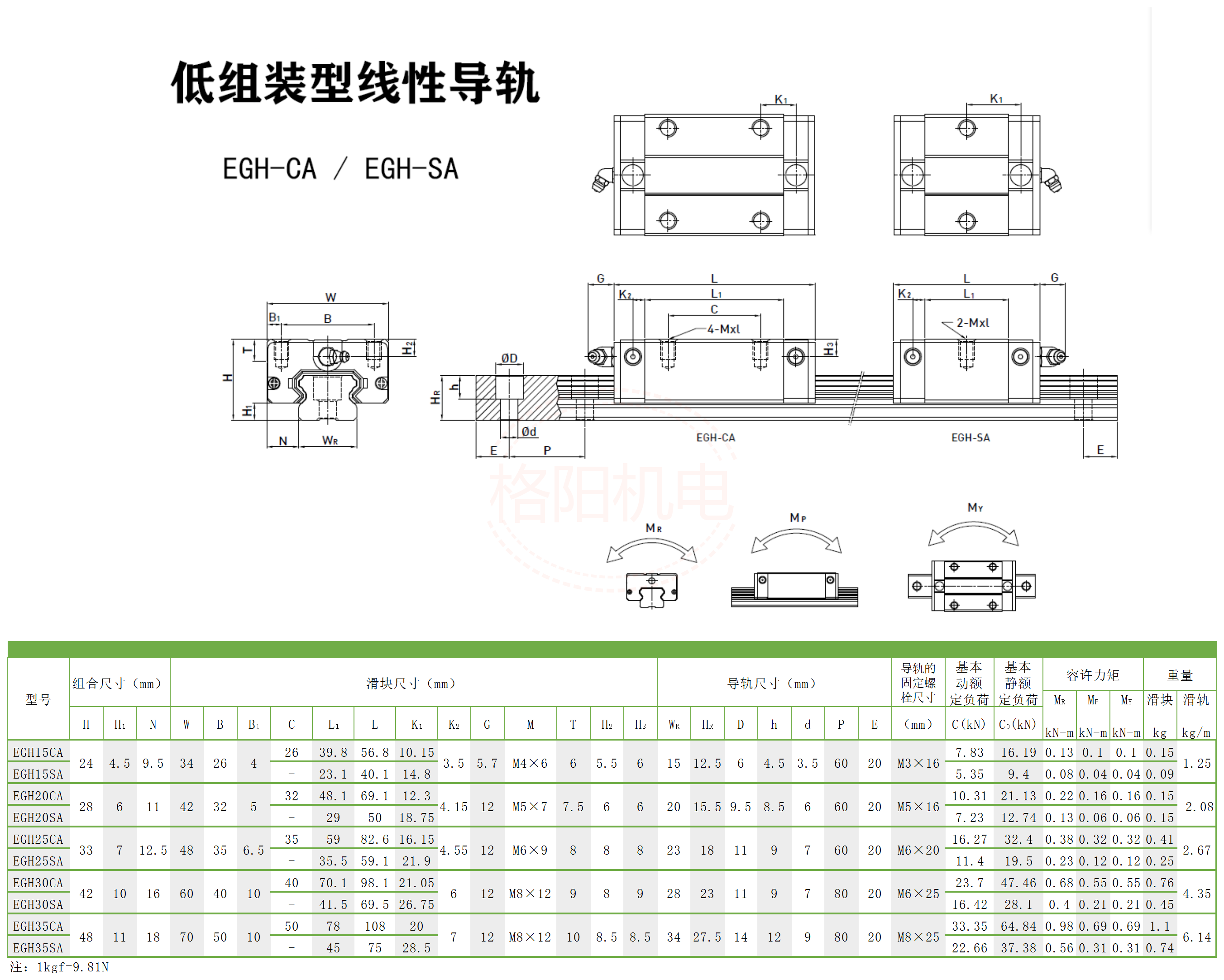

4.EG系列直线导轨尺寸表

  客户可以根据以上数据参考选择所需型号,提供上银滑块的使用个数和直线导轨的长度,例如EGH15CA2R300ZAC  30/30此型号代表1条300长的上银EGR15的导轨上装配2个上银EGH15CA的滑块,导轨的两边端距E是30mm,下面我们来介绍下上银导轨的端距E是指哪个部分,如下图

如还有其他技术相关的问题需要咨询的,可以来电或QQ咨咨询。(0769-22322455/13829280252)
