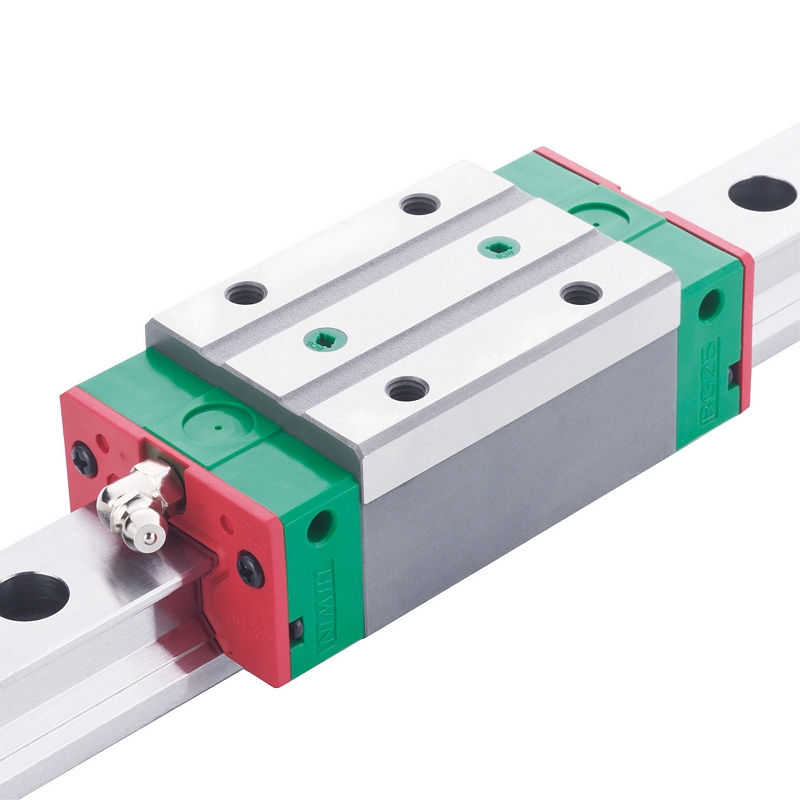

QR系列-静音式滚柱型线性滑轨

特点

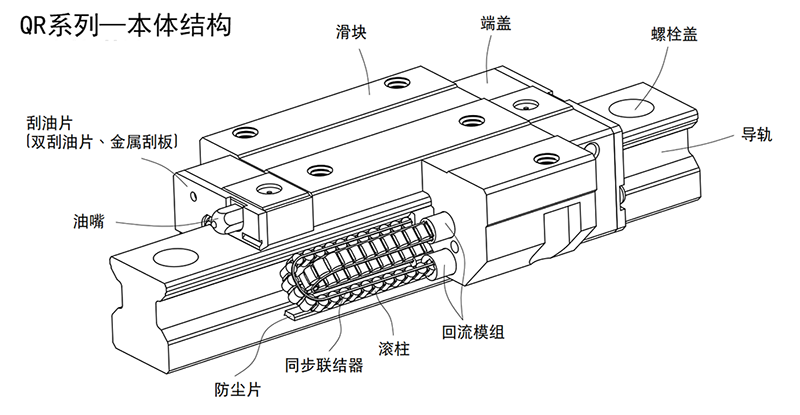

QR 系列静音式滚柱型直线导轨,除了具备滚柱型直线导轨之四方向高刚性与重负荷能力之外,并采用SynchMotion™技术搭载滚柱同步联结器,可有效降低运转时噪音、滚动摩擦阻力、提升运转平顺性并具备超长使用寿命。因此QR 系列直线导轨具有更广泛的产业应用性,适用于高速、宁静与高刚性需求的产业。

● 提升运动平顺度
传统不具同步联结器之直线导轨开始运行时,滚动体会因推挤而造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈。而采用SynchMotionTM技术的QR系列直线导轨由于具有滚柱同步联结器,除了有效防止滚柱进入负荷区之偏摆现象,所有滚柱被均匀的间隔排列进行循环运动,且滚柱间并无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少。
● 低噪音设计
利用滚柱同步联结器可使滚柱均匀等间隔的排列,相邻滚柱间的撞击金属声消失,尖锐的高频声音强度有效降低,总和的声音强度与旧有系列比较在各个速度域有效降低约3分贝。
● 四方向高负荷承载能力
QR系列直线导轨采用DB(45°-45°)接触系统,能承受上下和左右方向的负荷,让直线导轨具有超高负载能力。在相同工作负荷的要求下,QR线轨相较于滚珠型线轨可有较小的体积,即可均匀承受高负载。
● 四方向皆具有超高刚性
QR系列直线导轨除了借由搭载同步联结器以提升高速性能之外 ,并以滚柱型滚动体取代了滚珠,藉由滚柱与滑轨与滑块的线接触方式,有效减少滚柱受负载时之弹性变形,不仅能大幅提升直线导轨的刚性值,更能在高速运行下维持高精度的加工。
产品规格说明

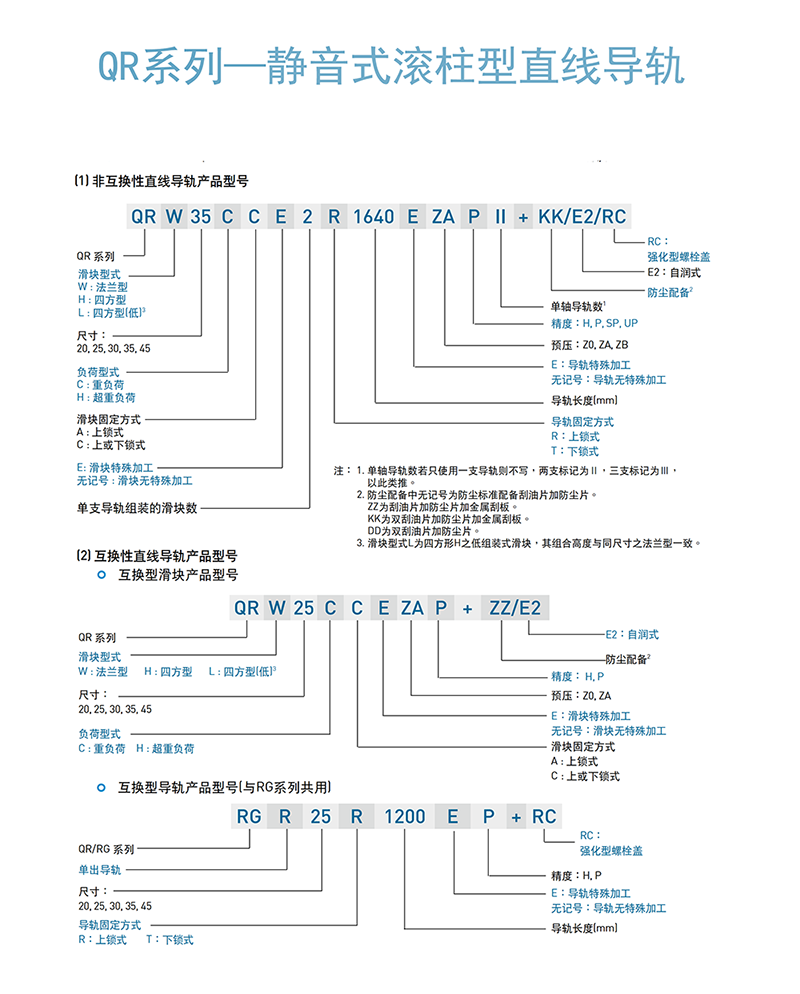

QR系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于HIWIN互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
