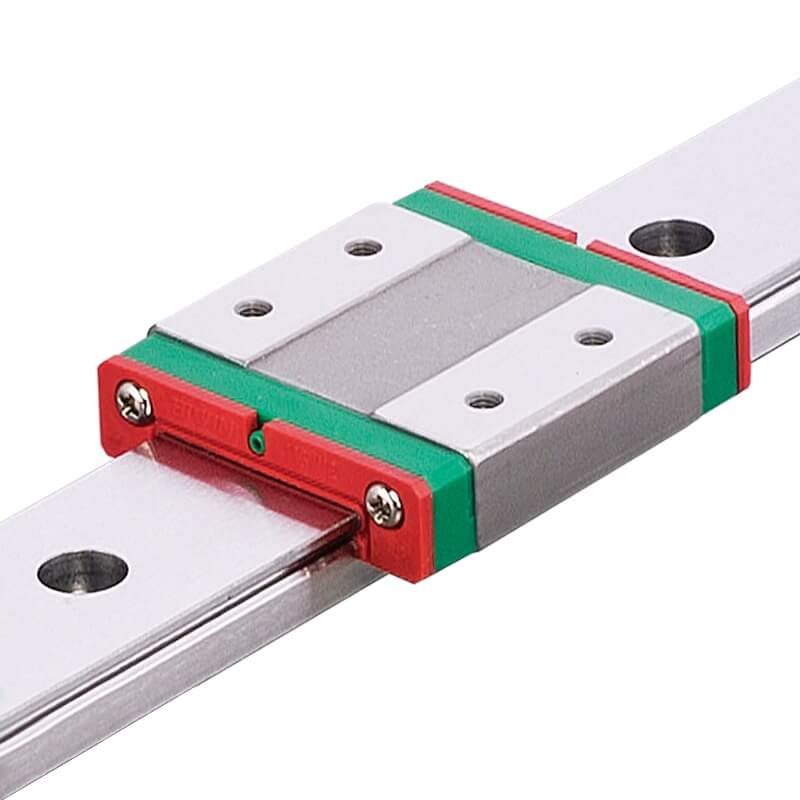

MG系列-微小型线性导轨

 特点

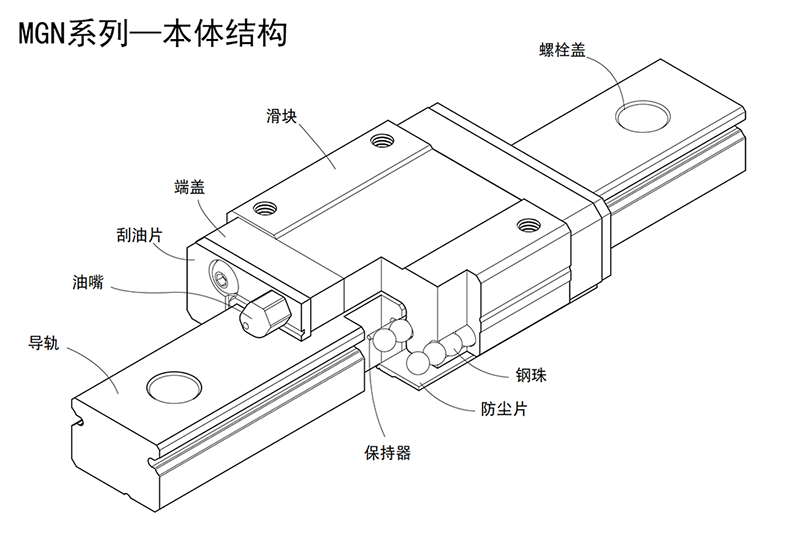

MGN系列微小型直线导轨特点
1. 体积小、轻量化,特别适合小型化设备使用。
2. 采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。
3. 有钢珠保持器设计之规格,在精度允许下具备互换性。
● 滚动循环系统:滑块、导轨、端盖、钢珠、保持器(3规格例外)
● 润滑系统:MGN15端盖侧附有油嘴,提供客户注油,而MGN7、9 、12 则于端盖侧预留注油孔,可将油或油脂打入滑块内部以润滑。
● 防尘系统:刮油片(3规格选配)、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。

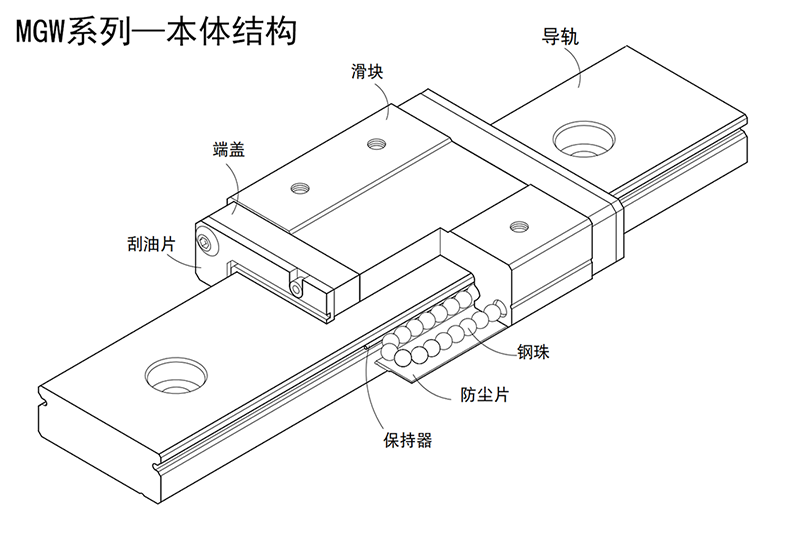

MGW微小型宽幅直线导轨之特点
1. 加宽导轨之设计大幅提升力矩负荷能力,可单轴使用。
2. 采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。
3. 有钢珠保持器设计之规格,在精度允许下具备互换性。
● 滚动循环系统:滑块、导轨、端盖、钢珠、保持器
● 润滑系统:MGW14,15端盖附有油嘴,提供客户注油,而MGW3、7、9、12则于端盖侧预留注油孔,可将油或油脂打入滑块内部以润滑。
● 防尘系统:刮油片、防尘片(9,12,14,15规格选配)、螺栓盖(12,14,15规格)。
应用范围
MGN/MGW系列应用范围包括:半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

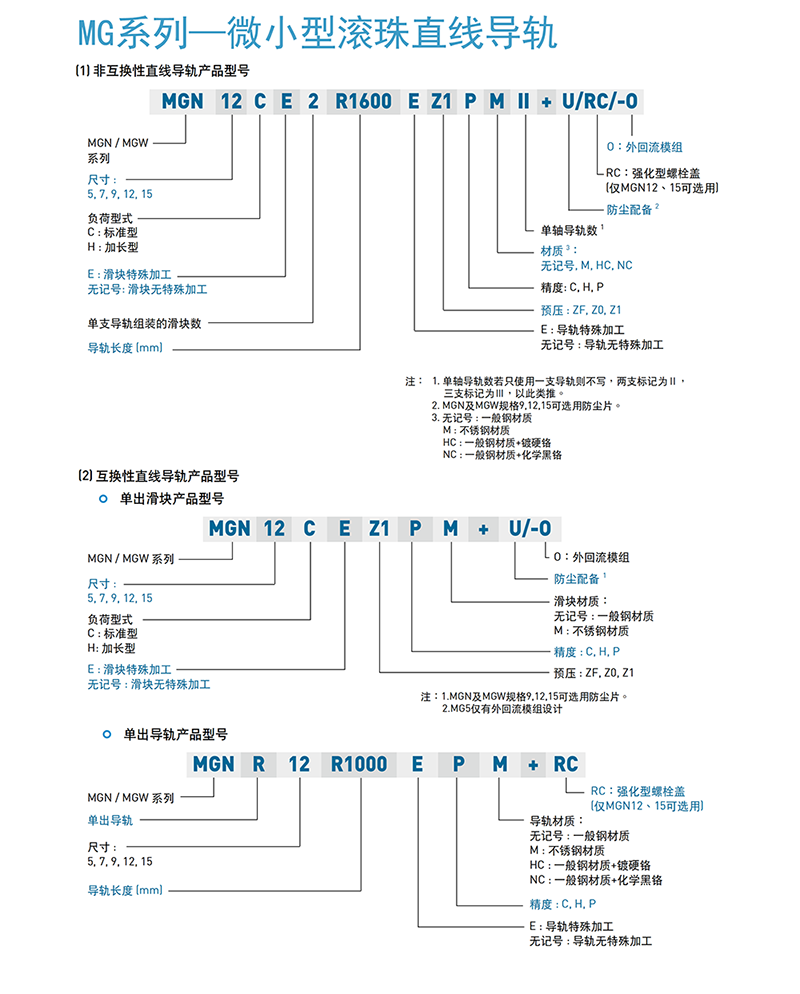

产品规格型号
非互换性型及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之精度需求,不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
