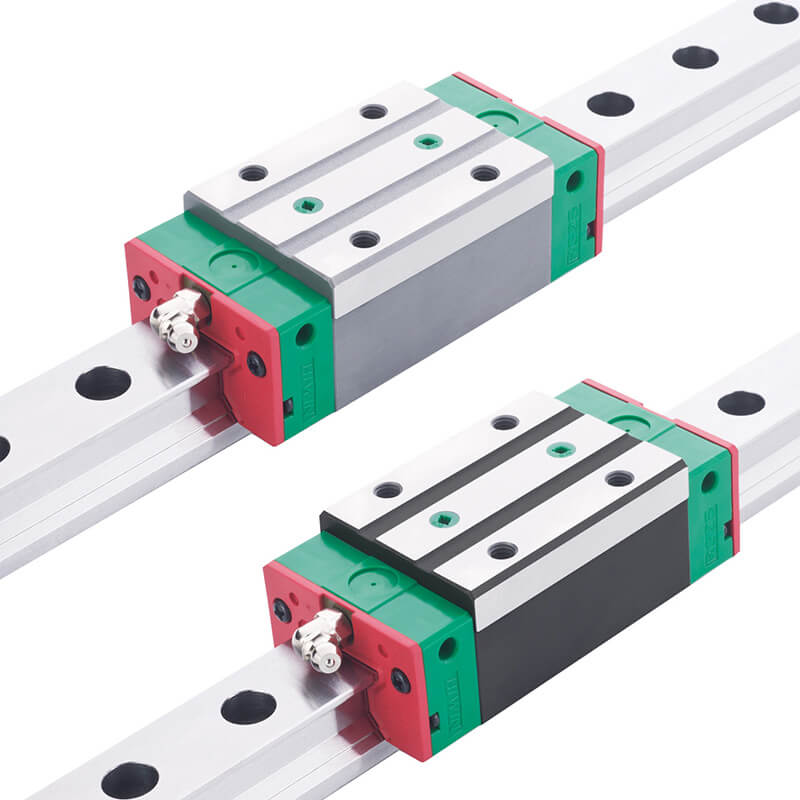

RG系列-滚柱型线性导轨

特点


RG系列以滚柱型滚动体取代了钢珠,为实现超高刚性与超重负荷能力而设计;透过滚动体与导轨与滑块的线接触方式,让滚动体在承受高负荷时仅仅形成微量的弹性变形,更借由45度的接触角度的设计,让整体直线导轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现,可大幅提升加工精度,达到高精度的诉求;由于超重负荷的特性,进而延长直线导轨的使用寿命。非常适合高速自动化产业机械及高刚性需求的设备使用。

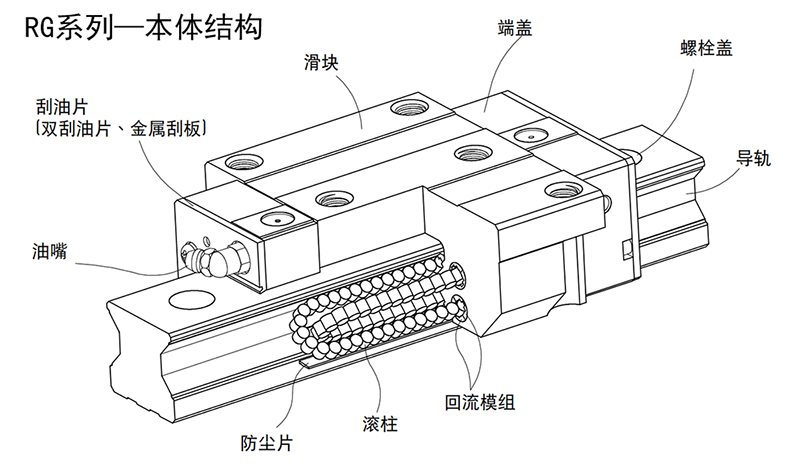

● 最佳化设计RG系列直线导轨的回流模组能确保滚柱型滚动体可顺畅地进行无限循环滚动。并利用先进有限元素法进行结构应力分析,求出滑块与导轨结构的最佳化设计。

● 四方向皆具有超高刚性

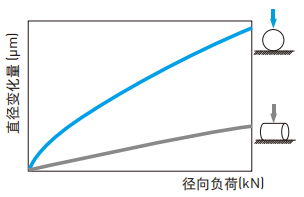

RG系列直线导轨以滚柱型滚动体取代了滚珠,借由滚柱与导轨与滑块的线接触方式,滚柱在承受高负载时仅仅形成微量的弹性变形,不仅可大幅提升直线导轨的刚性值,更能维持高精度的加工。右图为等体积的滚珠与滚柱的刚性表现。
● 四方向皆具有超重负载能力

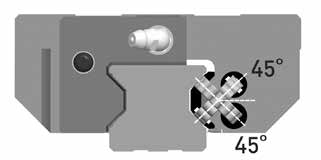

RG系列直线导轨采用DB(45°-45°)组合,能承受上下和左右方向的负荷,让直线导轨具有超高负载能力。在相同工作负荷的要求下,RG线轨相较于滚珠型线轨可有较小的体积,即可均匀承受高负载。
● 延长寿命

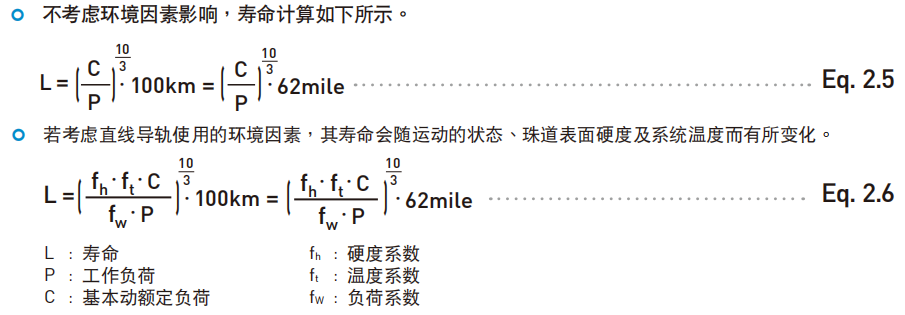

RG系列直线导轨是以ISO规范(ISO14728-1)为基准来制定基本动额定负荷,该基本动额定负荷係以额定寿命100公里计算之。直线导轨的寿命会因实际承受工作负荷而不同,滚柱型直线导轨的寿命计算可依选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。
● 耐久测试

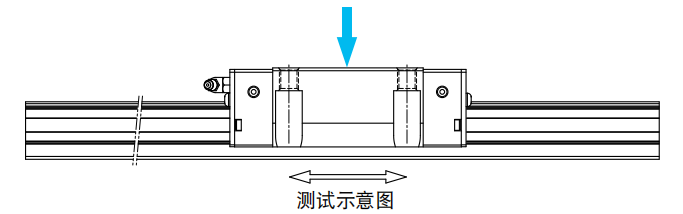

试验资料
试件一:RGH35CA
预压等级:ZA
移动速度:60m/min
加速度:1G
行程:0.55m
润滑油脂:每100公里补充一次
外加负荷:15kN
运行距离:1135公里
测试结果:

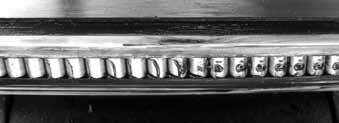

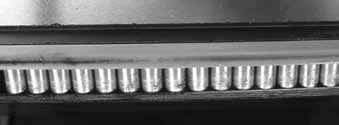

根据RGH35CA的基本动额定负荷、预压力与工作负荷推算出其寿命值为1000公里。本试件运行1135公里后,珠道表面与滚柱表面并未发生鱼鳞状薄片的剥落现象。

试件二:RGW35CC
预压等级:ZA
移动速度:120m/min
加速度:1G
行程:2m
润滑油打油频率:0.3cm3/hr
外加负荷:无负荷
运行距离:15000km
测试结果:
本试件运行15000公里后,珠道表面与滚柱表面并未发生鱼鳞状薄片的剥落现象。
注:以上的测试数据为样品数据。

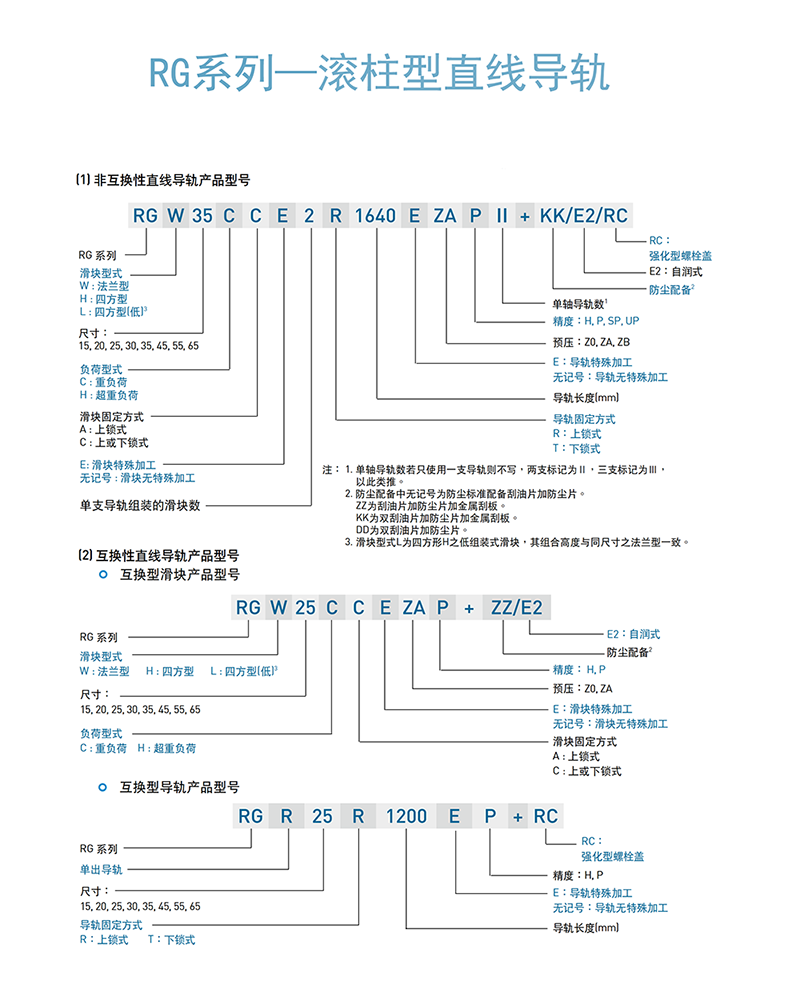

产品规格说明
RG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于HIWIN互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
