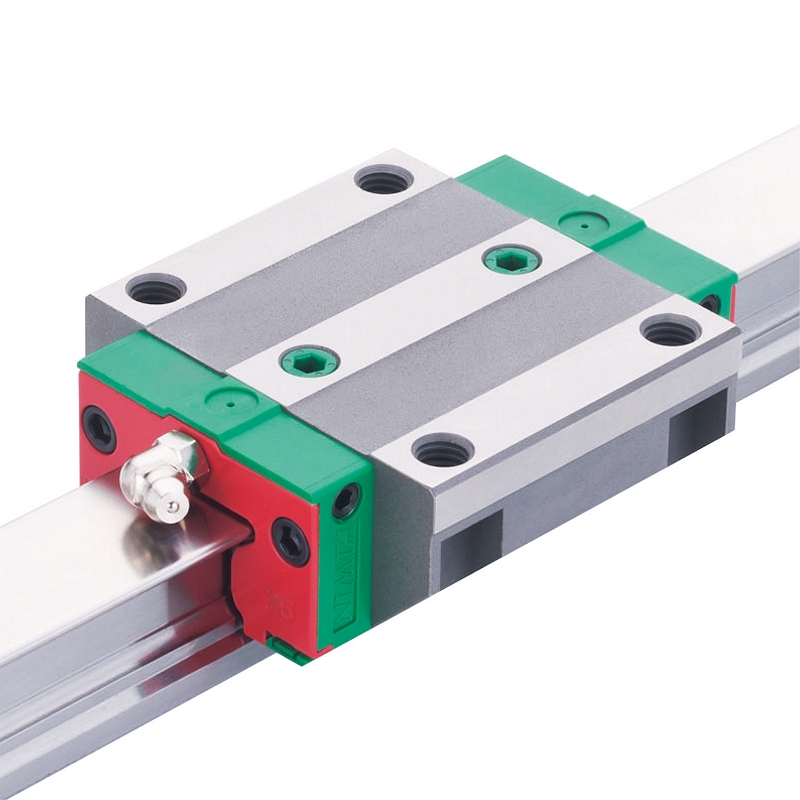

CG系列-抗扭矩型线性导轨

特点


CG系列为四列式圆弧牙型接触直线导轨,具备高刚性、高负荷、高扭转阻抗的特性,同时具备四方向等负载特色该规格可搭配最新导轨防尘配件。

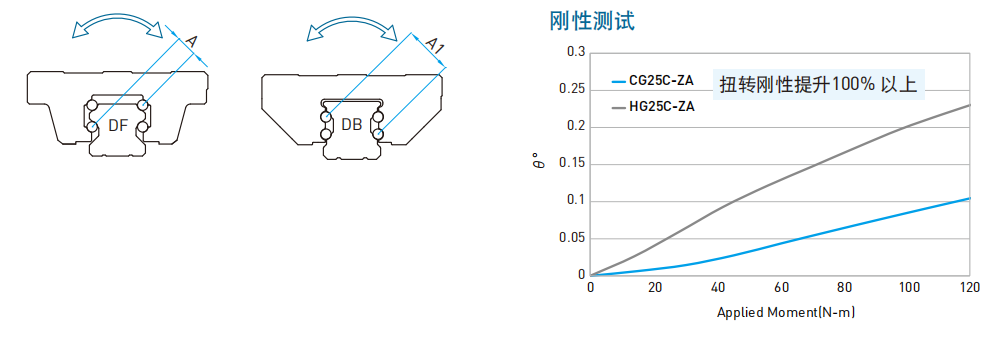

● 高抗扭矩能力
来自圆弧沟槽的DB(45-45)组合,相较于DF 构型有更长的抗扭矩力臂(A1>A),并具有承受上下和左右方向负荷的能力, 适合有力矩需求的场合使用。

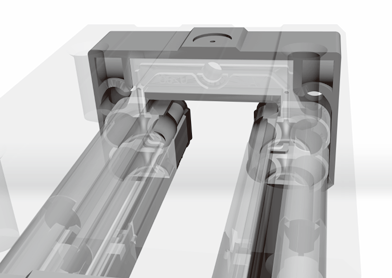

● 优化回流
一体化回流系统设计,大幅提升滑块顺畅度。
● 更佳的防护能力
採用金属刮板为标准配件,提升滑块防护力。
● 可搭配
导轨防尘配件轨道可选配使用特殊不锈钢带,取代导轨螺栓盖(标配),适合高防尘需求场合。
● 短行程润滑
润滑设计,适合短行程使用。

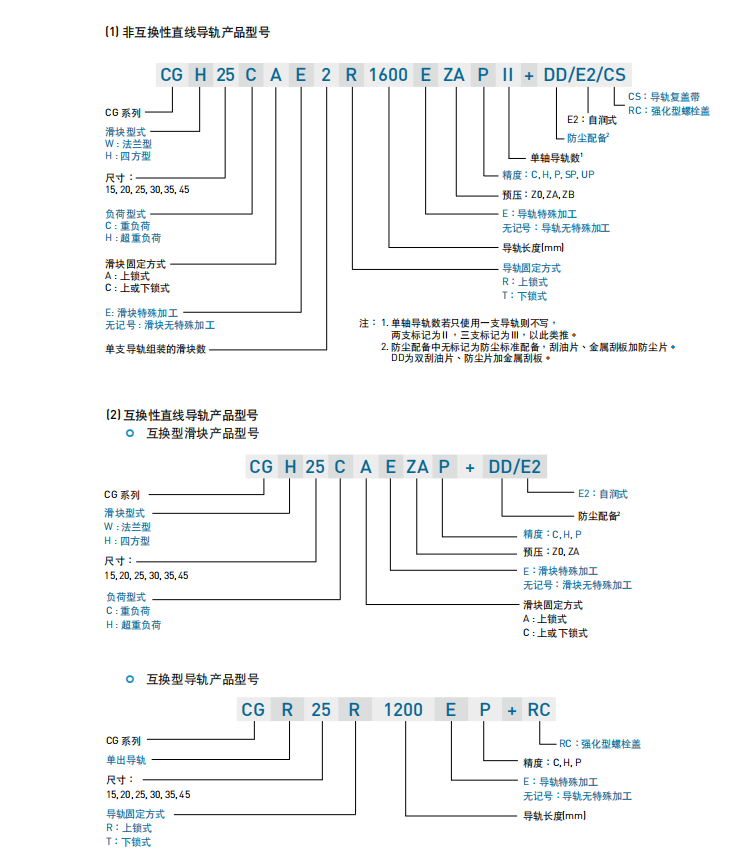

产品规格说明
CG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度目前已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项很好的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
