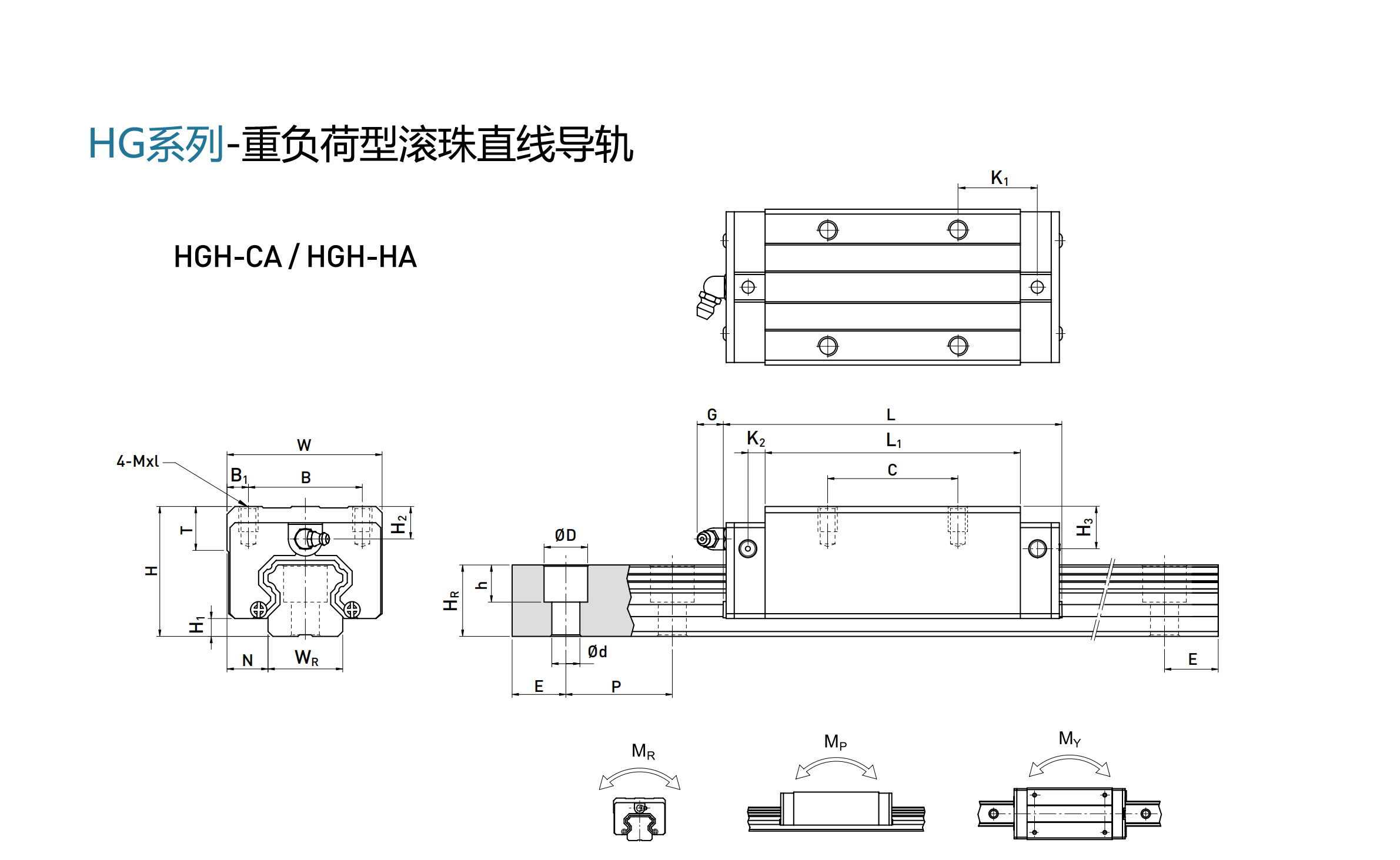

HG系列-高组装型线性导轨

台湾HIWIN上银高组装直线导轨HGH15CA

  • 产品品牌:上银HIWIN
  • 产品型号:HGH15CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:3502 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

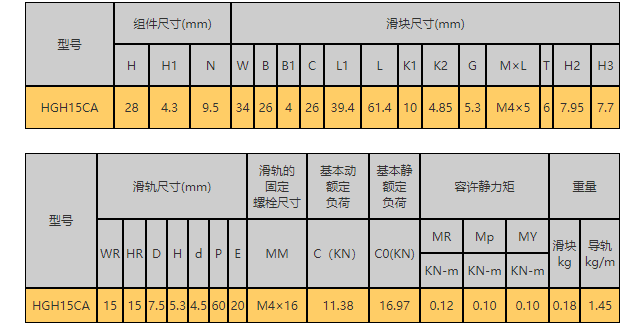

产品介绍/参数

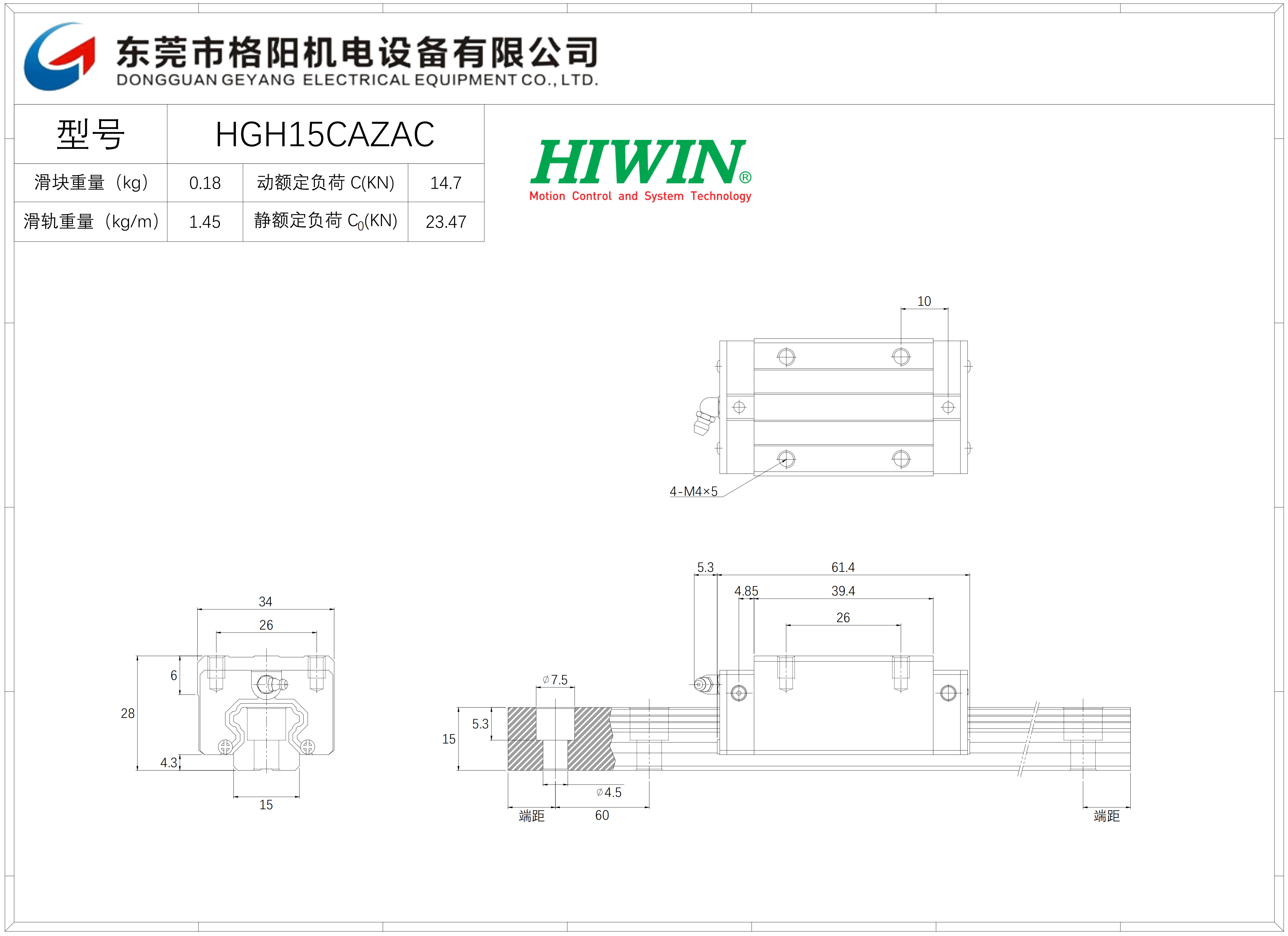

优势特点:HGH15CA为低组装线性系列导轨,组合高度为28mm,安装孔尺寸为26*26,导轨润滑滑块于两端有密封式润滑注油孔设计,可经由钢珠循环将润滑油带到表明,达到润滑的效果。




上银直线导轨滑块的移动元件和固定元件之间不用中间介质

       上银直线导轨具备精细工件台的导向技能,直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动,这是工件台完成直线轨道运动的根底。 因是具有良好平衡性的4条排列,能施加足够的预压,简单地就能使刚性增大。另外,对装配螺拴及LM滑块等的强度也进行了强化设计,重负荷切削的机床中有着为数众多的实际使用效果。

       自动调整能力:由圆弧沟槽的正面组合(DF组合)所产生的自动调整能力之效果,即使给予预压也能吸收装置误差,从而能得到高精度平滑稳定的直线运动。

       逊色的耐久性:即使有预压或偏负荷作用,都不会出现球的差动滑动,从而坚持平滑的滚动运动。故具有出色的耐磨损性,能临时间维持高精度。机床的工作部件移动时,钢球就在支架沟槽中循环流动,把支架的磨损量分摊到各个钢球上,从而延长上银直线导轨的使用寿命。为了消除支架与导轨之间的间隙,预加负载能提高导轨系统的稳定性,预加负荷的获得。导轨和支架之间装置超尺寸的钢球。钢球直径公差为±20微米,以0。5微米为增量,将钢球筛选分类,分别装到导轨上,预加负载的大小,取决于作用在钢球上的作用力。如果作用在钢球上的作用力太大,钢球经受预加负荷时间过长,导致支架运动阻力增大。这里就有一个平衡作用问题;为了提高系统的灵敏度,减少运动阻力,相应地要减少预加负荷,而为了提高运动精度和精度的坚持性,要求有足够的预加负数,这是矛盾的两方面。

      HGW15CA为重载系列导轨,组合高度为24mm,安装孔尺寸为38*30,具有互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。
