MG系列-微小型线性导轨

MGN9C

  • 产品品牌:HIWIN上银
  • 产品型号:MGN9C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:879 次
  • 在线客服:QQ交谈
  • 电话咨询:13794973353

产品介绍/参数

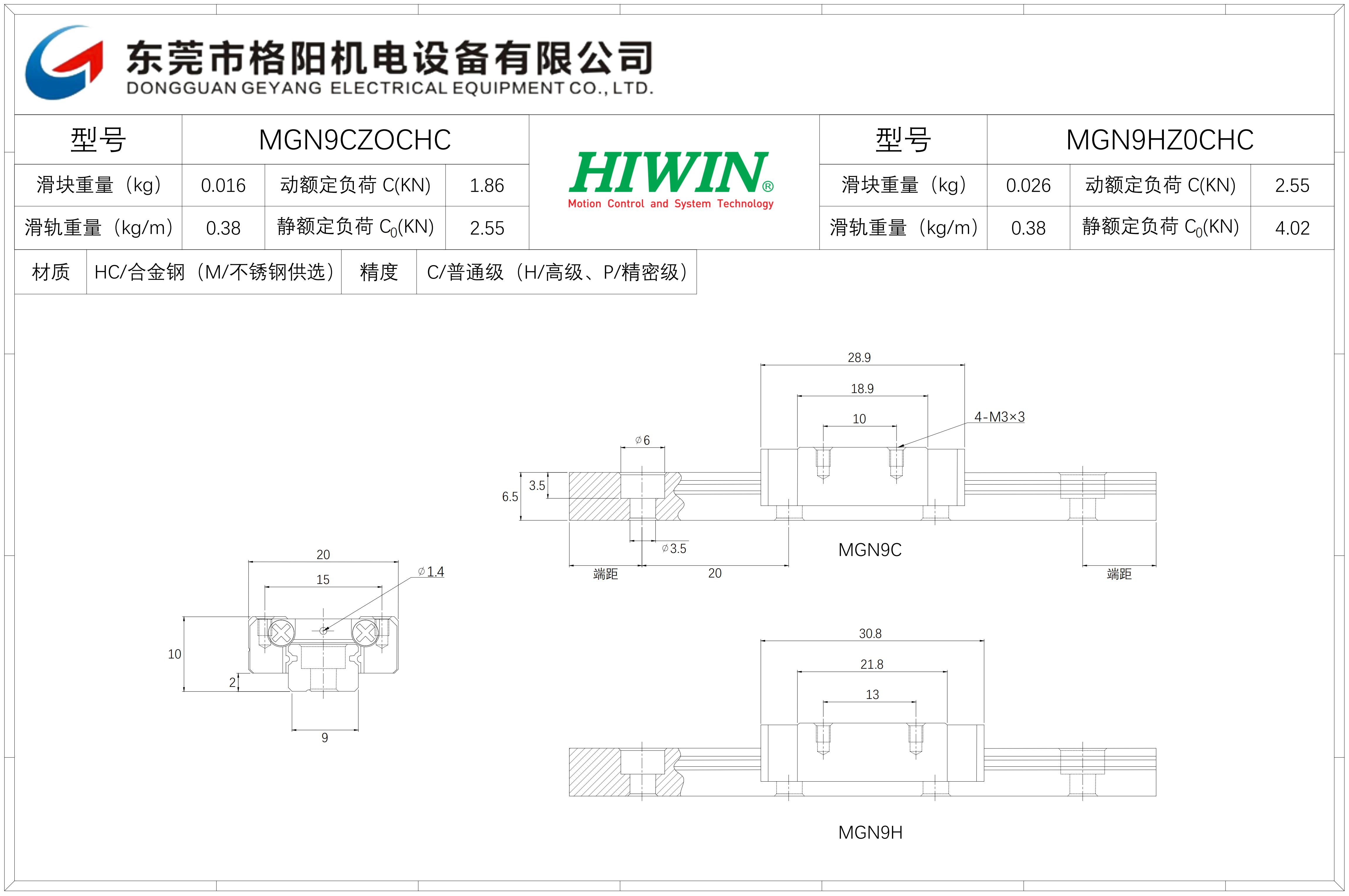

优势特点:MGN9C为微型系列导轨,组合高度为10mm,安装孔尺寸为15*10,直线导轨在滑块上装有注油杯,可直接以注油注入油脂,亦可连接供油管以自动供油机润滑,使其的磨耗降至更少,使机台能长时间保持精主工。



上银滑块MG系列微小型导轨滑块MGN9C特点:
1、体积小、轻量化,特别适合小型化设备使用。
2、不锈钢材质之直线导轨,包含滑块、滑轨及其它金属配件如保持器等,皆使用不锈钢材质,具备防锈的特性。
3、采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。
4、有钢珠保持器设计,在精度允许下具备互换性。
产品规格说明:
MGN系列非互换性型及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之精度需求,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。
上银微小型线性导轨MGN9C系列特点:1采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。2 有钢珠保持器设计,在精度允许下具备互换性。MGN及MGW系列小型导轨的精度,分为普通C级、高H级、精密P级共三级,客户可依设备精度需求选用适合精度。
 引起上银直线导轨MGN9C切断时拖毛刺的原因
       上银直线导轨加工零件的切断面一般分两种,一种是平面,另一种是圆锥面,圆锥顶角通常是90度-120度,引起切断时拖毛刺的原因以及注意事项,如下:
       1、在调整时必须防止上银直线导轨MGN9C安装前,或者是切断凸轮安设后,一定要同步起止,动作协调。
       2、中心位置和导轨连合间隙有点大,零件在接近切断时,必然会因为颤动而被振断,所以裂缝要调节恰当。
       3、如果导轨留有一个细小的直径未被切除,然后因工具继续向前进给将它撞击断。中心拌拌偏高,折断面直径越大,所以切断中心必须准确祠整,确保断面的质地。
       4、断开中心位置和上银直线导轨MGN9C面太远或者是孔口就会变形:零件尺寸是悬架受力,当磨合力与支撑位置距离越远,引起弯曲变形就越紧要,在弯曲变形状态下切断,导轨切断面就留有折断毛刺。
       同理,导套孔口顺锥形,相当于支撑的地方往内方向移动,悬架加长,必然产生相同毛病,调整直线导轨要尽可能紧贴中心架端面。中心架孔口顺锥形,可通过研磨修正来解决。
       以上就是关于引起上银直线导轨MGN9C切断时拖毛刺的原因以及注意的一些事项了,希望能对大家有所帮助!
