DFSH系列

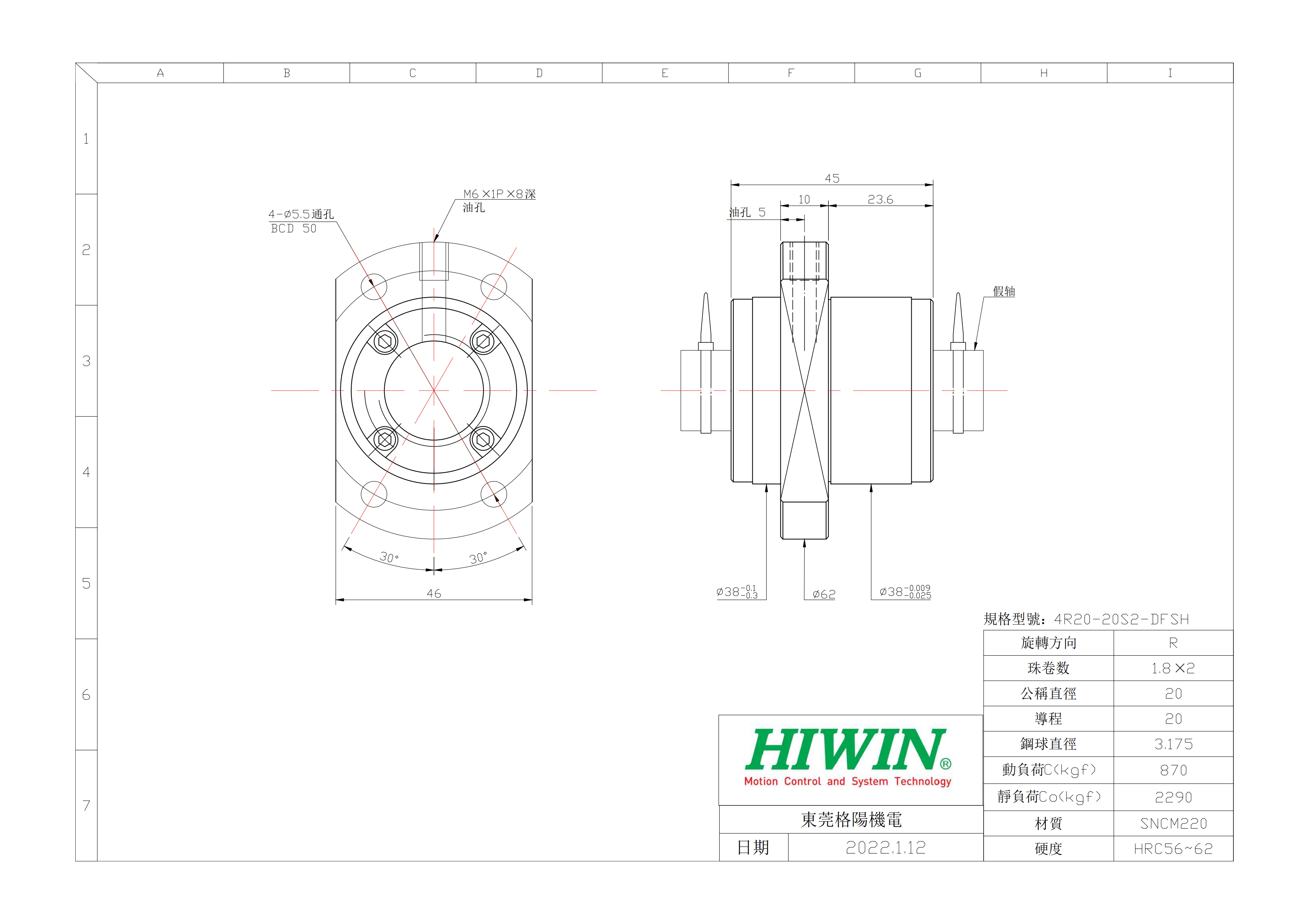

4R20-20S2-DFSH-0.05

  • 产品品牌:HIWIN上银
  • 产品型号:4R20-20S2-DFSH
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:246 次
  • 在线客服:QQ交谈
  • 电话咨询:13147377100

产品介绍/参数

优势特点:端盖式滚珠丝杆 端盖式滚珠螺杆是由螺杆、螺帽、钢珠及端盖组合而成。螺帽上加工一轴向贯穿孔作为钢珠回流,从螺杆的螺旋沟槽进入端盖后通过贯穿孔再回到螺旋沟槽,做无限循环运动。此一设计使钢珠得以行经螺帽的前后两端,由于所有螺旋沟槽上都布满有效滚珠,因此在相同动负荷下,螺帽长度较传统设计短。 滚珠循环方式: 特点: (1)通用于高导程 (2)体积中等 (3)只可作单螺帽

端盖式滚珠丝杆
端盖式滚珠螺杆是由螺杆、螺帽、钢珠及端盖组合而成。螺帽上加工一轴向贯穿孔作为钢珠回流,从螺杆的螺旋沟槽进入端盖后通过贯穿孔再回到螺旋沟槽,做无限循环运动。此一设计使钢珠得以行经螺帽的前后两端,由于所有螺旋沟槽上都布满有效滚珠,因此在相同动负荷下,螺帽长度较传统设计短。
滚珠循环方式:
特点:
(1)通用于高导程
(2)体积中等
(3)只可作单螺帽

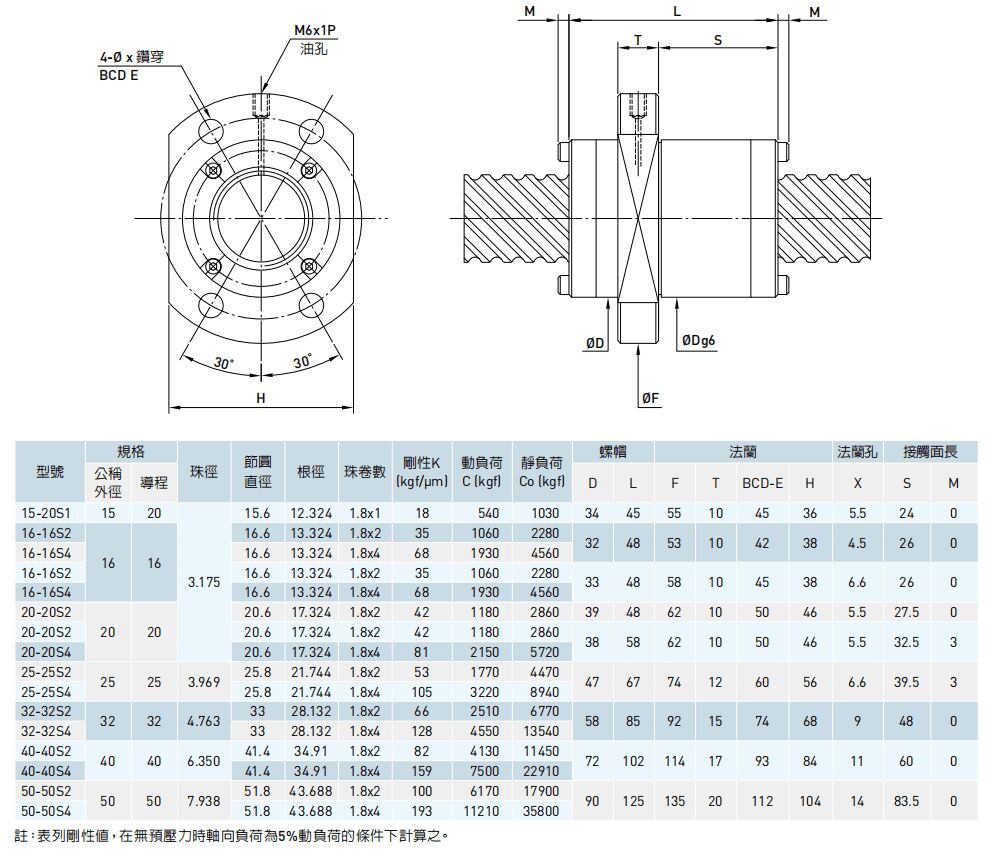

端盖式滚珠丝杆型号尺寸:
应用机械设备:
CNC机械: CNC加工中心、CNC车床、CNC铣床、CNC放电加工机、CNC磨床、CNC线切割机、CNC钻孔机
精密工具机: 铣床、磨床、放电加工机、磨床、齿轮加工机、钻床、刨床
电子机械: 量测仪器、x-y平台、医学设备、工厂自动化设备、PCB钻孔机、IC封装机、半导体设备、工厂自动化设等
输送机械: 材料搬送设备

外径导程可依客户设计,如上图来图加工定制,具体长度需根据客户需求的螺杆长度,因原材料价格变动等,如有需要请来电咨询议价
