DFSH 系列

4R10-20V2-DFSH-0.05

  • 产品品牌:HIWIN上银
  • 产品型号:4R10-20V2-DFSH-0.05
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:33 次
  • 在线客服:QQ交谈
  • 电话咨询:13794973353

产品介绍/参数

优势特点:型号齐全、货量充足、常规型号轧制级都有现货,交期短、轴端精密加工10套内1-3个工作日,最快可当天发货、100套内3-7个工作日发货。 适用于多种行业设备应用,如:自动化工业、半导体产业、医疗仪器、搬运机械等精密机械设备,现供应客户设备:激光雕刻机、点胶机、自动螺丝机、医疗设备、裁磨机等。

端盖式滚珠螺杆是由螺杆、螺帽、钢珠及端盖组合而成。螺帽上加工一轴向贯穿孔作为钢珠回流,从螺杆的螺旋沟槽进入端盖后通过贯穿孔再回到螺旋沟槽,做无限循环运动。此一设计使钢珠得以行经螺帽的前后两端,由于所有螺旋沟槽上都布满有效滚珠,因此在相同动负荷下,螺帽长度较传统设计短。
滚珠循环方式:
特点:
(1)通用于高导程
(2)体积中等
(3)只可作单螺帽

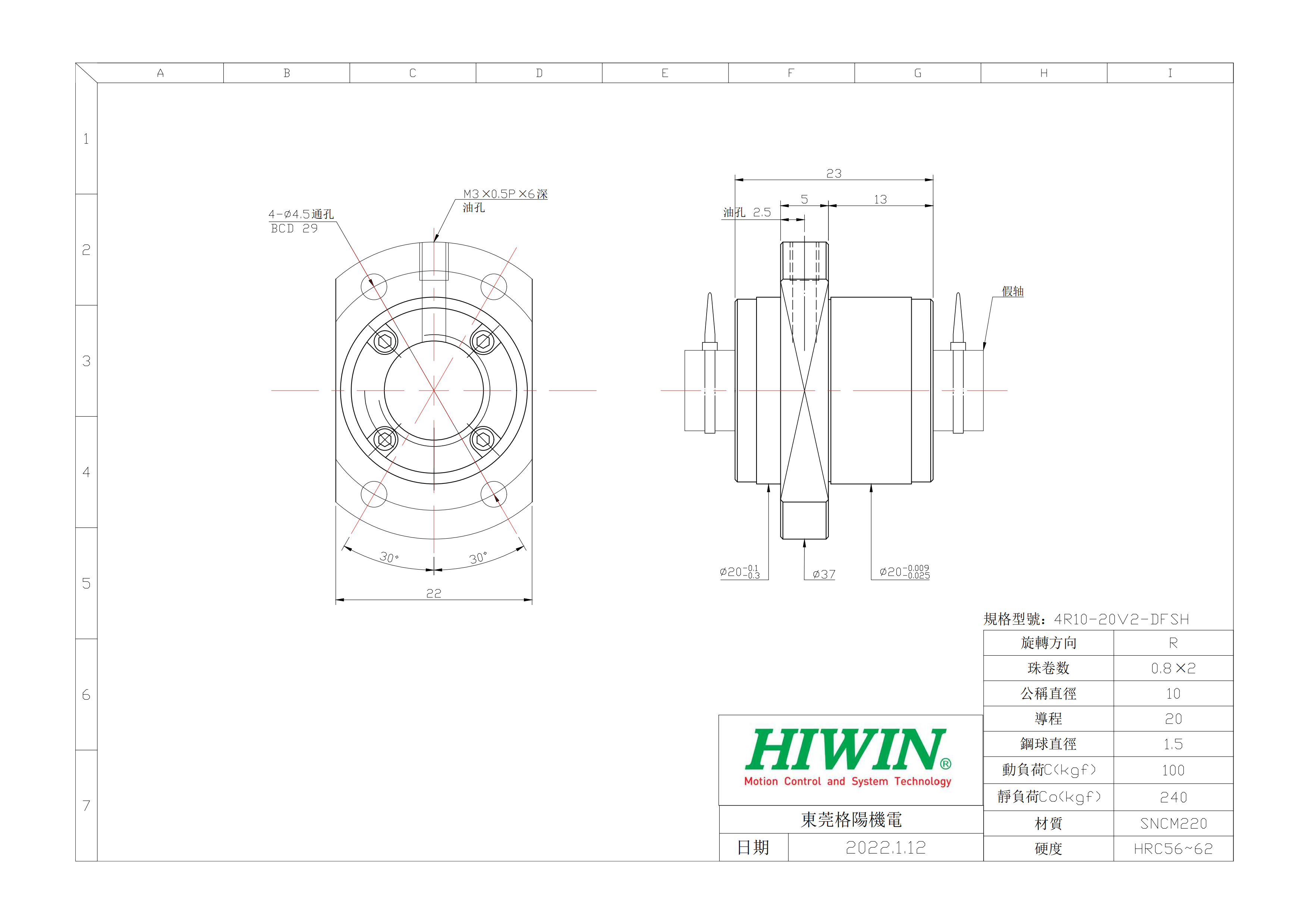

端盖式滚珠丝杆型号尺寸:
如需丝杠轴端加工,来样或图加工定制。如下图所示:
外径导程可依客户设计,如上图来图加工定制,具体长度需根据客户需求的螺杆长度,因原材料价格变动等,如有需要请来电咨询议价
