WE系列-宽幅型线性导轨

上银高组装型线性滑块HGW30CC

  • 产品品牌:上银HIWIN
  • 产品型号:HGW30CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:248 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

产品介绍/参数

优势特点:HGW30CC为重载系列导轨,组合高度为42mm,安装孔尺寸为72*52,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。



HG系列直线导轨特点:

(1) 自动调心能力

来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(2) 具有互换性

由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3) 所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

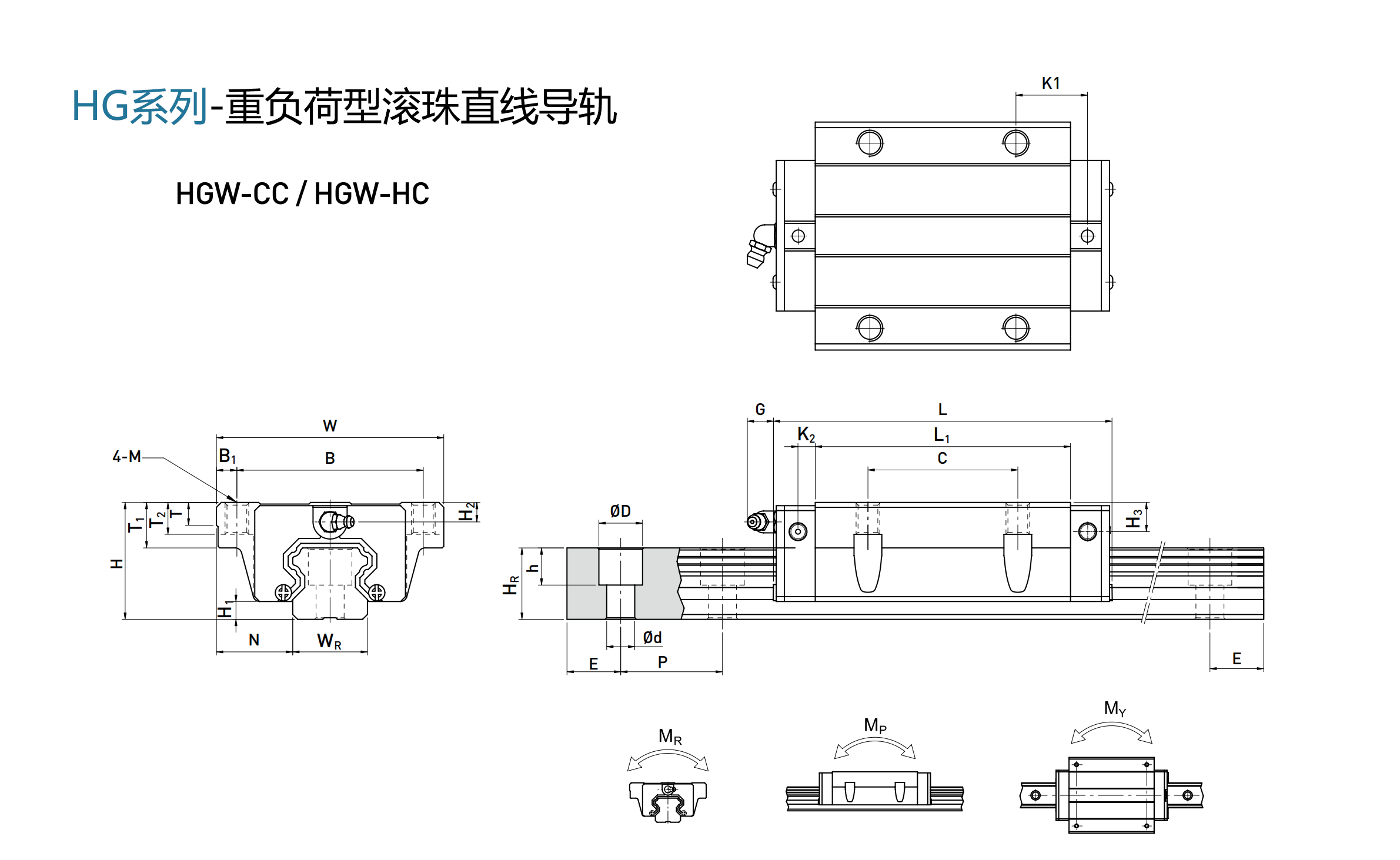

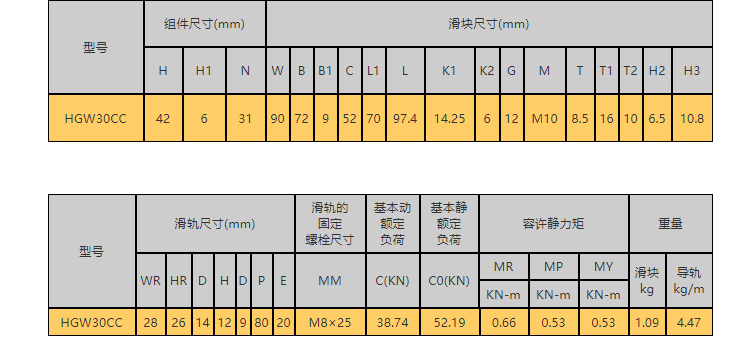

产品规格说明:

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。


HGW30CC为重载系列导轨,组合高度为42mm,安装孔尺寸为72*52,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。
