E2系列-自润式线性导轨

HIWIN上銀低组装型滚珠直线导轨

  • 产品品牌:上银HIWIN

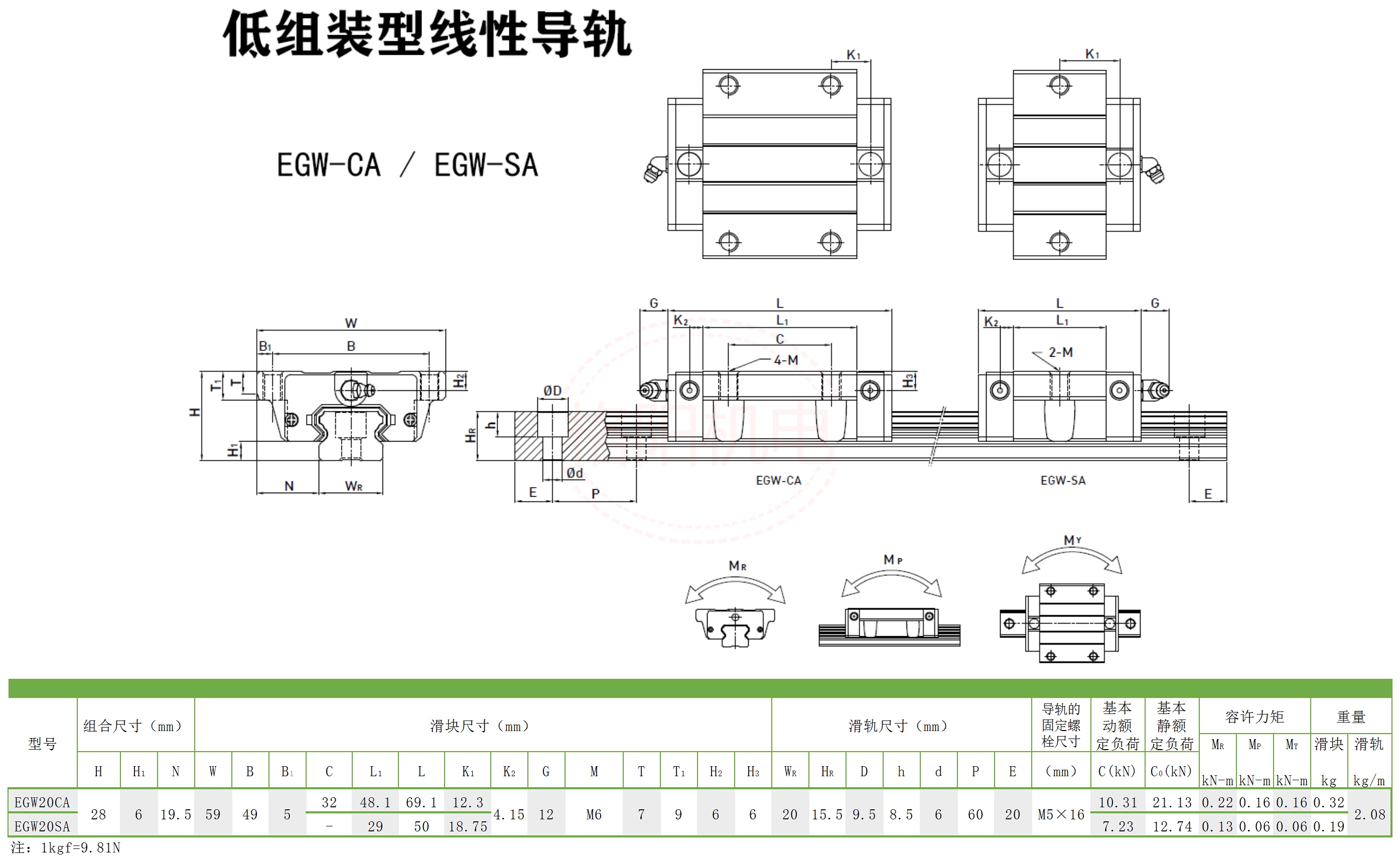

  • 产品型号:EGW20CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:288 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

产品介绍/参数

优势特点:EGW20CA为低组装系列导轨,组合高度为28mm,安装孔尺寸为49*32,为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。



上银滑块EG系列低组装导轨滑块EGW20CA

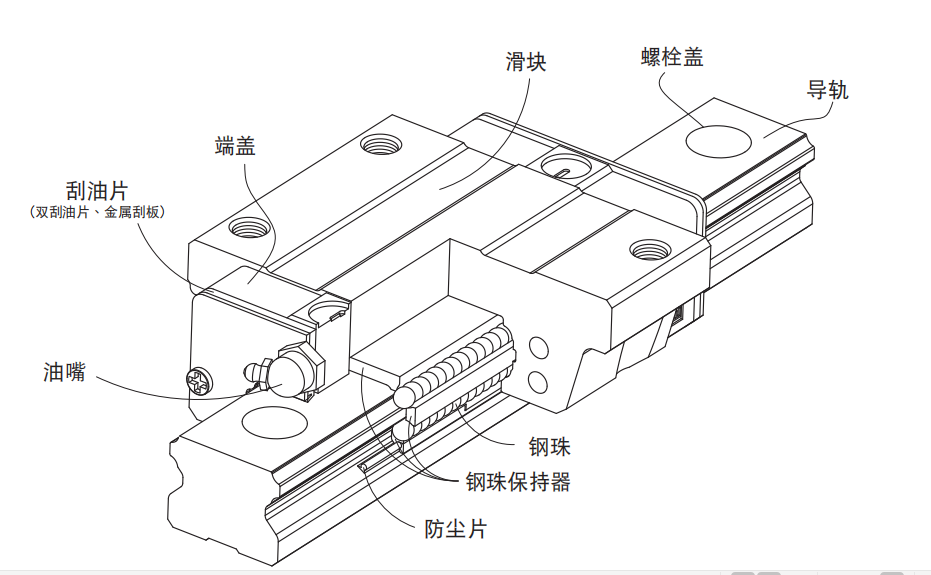

滑块上设有钢珠保持器以防止钢珠脱落,此设计不仅方便客户安装直线导轨,当取下滑块时亦不会有钢珠脱落的情形发生,且在精度允许下具备互换性。

产品规格说明:

EG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于HIWIN互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项便利的选择。

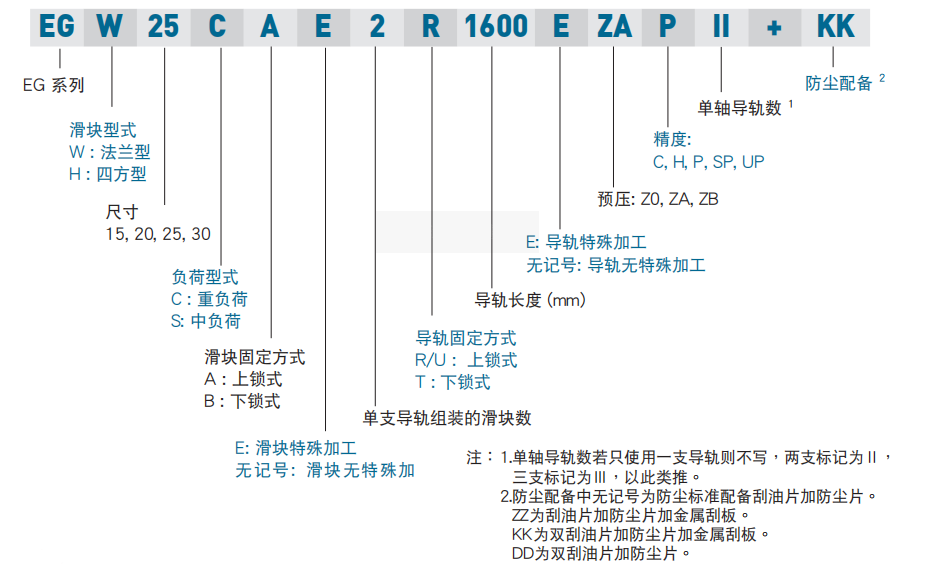

EG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。


(1) 定位精度高

  使用线性滑轨作为线性导引时,由於线性滑轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。

  (2) 磨耗少能长时间维持精度

  传统的滑动导引,无可避免的会因油膜逆流作用造成平台运动精度不良,且因运动时润滑不充份,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度。

  (3) 适用高速运动且大幅降低机台所需驱动马力

  由於线性滑轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用於高速运行。

  (4) 可同时承受上下左右方向的负荷

  由於线性滑轨特殊的束制结构设计,可同时承受上、下、左、右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。

  (5) 组装容易并具互换性

  组装时只要铣削或研磨床台上滑轨之装配面,并依建议之步骤将滑轨、滑块分别以特定扭力固定於机台上,即能重现加工时的高精密度。传统的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必需再铲花一次。线性滑轨具有互换性,可分别更换滑块或滑轨甚至是线性滑轨组,机台即可重新获得高精密度的导引。






HIWIN上银滑块EG系列低组装导轨滑块EGW20CA EG系列使用四列钢珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误误差,得到高精度的诉求;加上降低组合高度及缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。
